Podstawa bezpiecznikowa z osłoną PSS E14 051982 | 05101610 PROTEC.class

Alternatywny kod produktu: 051982

Opis i Kluczowe Cechy

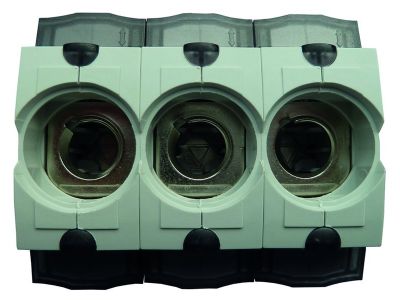

Podstawa bezpiecznikowa z osłoną PSS E14 (symbol 05101610) to element przeznaczony do wkładek bezpiecznikowych D01 i D02 oraz wstawek kalibrowych. Zintegrowana osłona zapewnia kompleksową ochronę przed dotykiem, zgodną z normą VBG 4. Szerokość podstawy wynosi 1,5 modułu (wersja 1-biegunowa) lub 4,5 modułu (wersja 3-biegunowa). Montaż odbywa się na zatrzask na szynie DIN, co ułatwia szybką instalację w standardowych rozdzielnicach.

• Osłona ochronna zgodna z VBG 4: zintegrowana osłona uniemożliwia przypadkowy dotyk części znajdujących się pod napięciem, zwiększając bezpieczeństwo podczas obsługi i prac serwisowych.
• Zaciski ramowe 1,5–35 mm² (linka) / 1,5–10 mm² (drut): duży zakres przekrojów pozwala na elastyczne przyłączanie przewodów, zarówno linkowych z końcówkami, jak i jednodrutowych, bez potrzeby stosowania dodatkowych adapterów.
• Moment dokręcania 2,5–3 Nm: precyzyjny zakres siły dokręcania zapewnia trwałe i pewne połączenie elektryczne bez ryzyka uszkodzenia przewodu lub zacisku.
• Możliwość podłączenia dwóch przewodów w jednej komorze: przy odpowiednim doborze przekrojów (maks. 35 mm² + 16 mm²) umożliwia realizację rozgałęzień bez użycia dodatkowych listew zaciskowych.
• Szerokość 1,5 modułu (biegun) / 4,5 modułu (3-biegun): kompaktowa budowa oszczędza miejsce w rozdzielnicy, pozwalając na gęste rozmieszczenie aparatury modułowej.

Zgodność z Normami

Podstawa spełnia wymagania normy VBG 4 w zakresie ochrony przed dotykiem. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi dotyczącymi niskiego napięcia. Montaż i eksploatacja zgodne z ogólnymi przepisami branży elektroinstalacyjnej.

Zastosowanie

Podstawa bezpiecznikowa z osłoną przeznaczona jest do zabezpieczania obwodów za pomocą wkładek topikowych D01 i D02. Sprawdza się w instalacjach wymagających bezpiecznej i czytelnej separacji obwodów.

• Zabezpieczanie obwodów oświetlenia, gniazd wtykowych i odbiorników w budynkach mieszkalnych i biurowych.
• Stosowanie w rozdzielnicach przemysłowych jako element wyjściowy dla obwodów silnikowych i sterowniczych.
• Wstawki kalibrowane do precyzyjnego doboru wartości znamionowej zabezpieczenia w układach automatyki.
• Instalacja w szafach sterowniczych, gdzie niezbędna jest szybka wymiana wkładki bez ryzyka porażenia (zintegrowana osłona).

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Podstawę montuje się na szynie DIN (TH35) poprzez zatrzaśnięcie. Przewody należy podłączać do zacisków ramowych z zachowaniem momentu dokręcania 2,5–3 Nm. Przekrój przewodów dostosować do prądu obciążenia oraz miejsca podłączenia – w przypadku drugiego przewodu w tej samej komorze pamiętać o sumie przekrojów nieprzekraczającej 35 mm² + 16 mm². Po montażu sprawdzić poprawność osadzenia osłony ochronnej.

FAQ

• Czy podstawa posiada zintegrowaną osłonę ochronną? Tak, osłona jest fabrycznie zamontowana i spełnia wymagania normy VBG 4 w zakresie ochrony przed dotykiem bezpośrednim. Zapewnia bezpieczeństwo przy wymianie wkładki po odłączeniu napięcia.
• Jaki moment dokręcania zaleca producent? Moment dokręcania dla zacisków ramowych wynosi 2,5–3 Nm. Nie należy przekraczać tej wartości, aby nie uszkodzić gwintu lub przewodu.
• Czy można podłączyć dwa przewody w jednym zacisku? Tak, pod warunkiem że łączny przekrój nie przekracza 35 mm² dla przewodu większego i 16 mm² dla drugiego. Oba przewody muszą być jednodrutowe. W przypadku przewodów linkowych zaleca się stosowanie końcówek i sprawdzenie kompatybilności z komorą zacisku.
