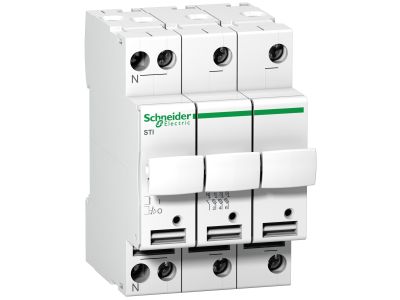

Podstawa bezpiecznikowa STI-10,3x38-3N 3+N-biegunowa Acti 9 | A9N15658 Schneider Electric

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa STI-10,3x38-3N z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowany rozłącznik bezpiecznikowy zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się konfiguracją 3P + N (trzy bieguny fazowe oraz biegun neutralny), co pozwala na kompleksowe zabezpieczenie i izolację obwodów trójfazowych w systemach przemysłowych oraz komercyjnych. Przystosowana do wkładek bezpiecznikowych o standardowym rozmiarze 10,3 x 38 mm, podstawa gwarantuje skuteczną ochronę przed skutkami zwarć i przeciążeń.

• Konfiguracja 3+N: Umożliwia jednoczesne rozłączanie trzech faz oraz przewodu neutralnego, co jest kluczowe dla bezpieczeństwa prac serwisowych.
• Seria Acti 9: Gwarancja pełnej kompatybilności z systemem modułowym Schneider Electric, co ułatwia montaż i estetykę rozdzielnicy.
• Wysoka trwałość: Solidna konstrukcja mechaniczna zapewnia długą żywotność nawet przy częstych operacjach łączeniowych.
• Bezpieczeństwo obsługi: Ergonomiczny uchwyt bezpiecznikowy minimalizuje ryzyko przypadkowego dotknięcia części pod napięciem podczas wymiany wkładki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Podstawa STI spełnia wymagania normy IEC/EN 60947-3 dotyczącą rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zapewnia skuteczną przerwę izolacyjną oraz wytrzymałość dielektryczną wymaganą w nowoczesnych systemach rozdziału energii.

Zastosowanie

Podstawa bezpiecznikowa STI-10,3x38-3N znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Automatyce przemysłowej: Ochrona silników, transformatorów oraz układów sterowania przed skutkami awarii elektrycznych.
• Rozdzielnicach głównych i oddziałowych: Jako element zabezpieczający odpływy w budynkach biurowych i halach produkcyjnych.
• Infrastrukturze krytycznej: Tam, gdzie wymagana jest selektywność zabezpieczeń i łatwość przywrócenia zasilania poprzez wymianę wkładki topikowej.
• Systemach HVAC: Zabezpieczanie zaawansowanych układów wentylacji i klimatyzacji o dużym poborze mocy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie DIN: Podstawa jest przystosowana do szybkiego zatrzaskiwania na standardowej szynie symetrycznej 35 mm, co znacząco skraca czas instalacji.
• Moment dokręcania: Należy zwrócić szczególną uwagę na siłę dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie wkrętaków dynamometrycznych.
• Przekroje przewodów: Zaciski pozwalają na podłączenie przewodów sztywnych i giętkich o odpowiednio dobranym przekroju, zapewniając stabilne przesyłanie energii bez strat na rezystancji styku.
• Pozycja pracy: Urządzenie może być montowane w pionie lub poziomie, zależnie od konfiguracji rozdzielnicy, bez wpływu na parametry pracy.

FAQ

• Jakie wkładki bezpiecznikowe pasują do tego modelu? Podstawa jest dedykowana do wkładek topikowych o wymiarach 10,3 x 38 mm (typu gG lub aM).
• Czy biegun neutralny jest rozłączalny? Tak, konfiguracja 3P + N zapewnia jednoczesne rozłączanie wszystkich biegunów, w tym neutralnego.
• Czy urządzenie posiada wskaźnik zadziałania? Standardowa wersja STI skupia się na niezawodności mechanicznej; status wkładki można zweryfikować po otwarciu uchwytu lub stosując wkładki z wybijakiem (zależnie od modelu akcesoriów).
• Czy można stosować szyny grzebieniowe? Tak, konstrukcja zacisków w serii Acti 9 umożliwia wygodne mostkowanie za pomocą profesjonalnych szyn łączeniowych.
