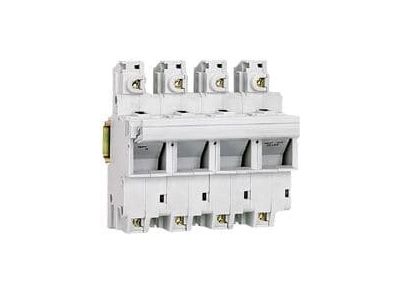

Podstawa bezpiecznikowa SP58 3P+N, dla wkładek HRC 22x58 | 021605 Legrand

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa SP58 o symbolu 021605 to trójfazowa konstrukcja 3P+N przeznaczona do wkładek bezpiecznikowych HRC 22x58. Szerokość 8 modułów (140 mm) pozwala na kompaktowy montaż w rozdzielnicy modułowej, zapewniając jednocześnie odpowiednią separację i wygodny dostęp do wkładek. Produkt spełnia wymagania normy IEC 60269-2 oraz posiada aprobatę Veritas, co gwarantuje bezpieczeństwo i niezawodność w wymagających aplikacjach.

• Szerokość 8 modułów (140 mm): umożliwia zabudowę trzech faz i przewodu neutralnego w standardowej szafie rozdzielczej, zachowując ergonomiczny rozstaw dla wkładek 22x58.
• Montaż na szynie TH35 lub wkrętami: elastyczność instalacji – wkręcany bezpośrednio na płytę montażową lub zatrzaskiwany na szynie DIN, co ułatwia adaptację do różnych typów rozdzielnic.
• Zgodność z normą IEC 60269-2: zapewnia bezpieczną współpracę z wkładkami bezpiecznikowymi HRC 22x58 zgodnie z międzynarodowymi wymaganiami dla bezpieczników niskiego napięcia.
• Aprobata Veritas: niezależne potwierdzenie jakości i wytrzymałości, szczególnie istotne w aplikacjach morskich oraz przemysłowych o podwyższonych wymaganiach.
• Konstrukcja 3P+N: dedykowana do obwodów trójfazowych z przewodem neutralnym, zapewniająca kompleksową ochronę wszystkich przewodów przy użyciu jednej podstawy.

Zgodność z Normami

Podstawa bezpiecznikowa SP58 021605 jest zgodna z normą IEC 60269-2 (bezpieczniki niskiego napięcia – wkładki bezpiecznikowe) oraz posiada aprobatę Veritas, co potwierdza jej przydatność w aplikacjach wymagających dodatkowej certyfikacji, np. w przemyśle okrętowym. Produkt oznaczony jest znakiem CE.

Zastosowanie

Podstawa bezpiecznikowa SP58 3P+N znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie oraz zabezpieczanie obwodów trójfazowych z przewodem neutralnym za pomocą wkładek HRC 22x58.

• Ochrona obwodów głównych w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczanie linii zasilających silniki, nagrzewnice oraz inne odbiorniki trójfazowe.
• Instalacje w systemach automatyki i szafach sterowniczych, gdzie wymagana jest wysoka niezawodność.
• Zastosowania w energetyce okrętowej i offshorze – potwierdzone aprobatą Veritas.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej SP58 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Podstawę można zamocować na szynie TH35 (w standardowych rozdzielnicach modułowych) lub za pomocą wkrętów (bezpośrednio na płycie montażowej). Przekrój przewodów należy dobrać odpowiednio do maksymalnego prądu wkładki bezpiecznikowej zgodnie z dokumentacją producenta. Momenty dokręcania zacisków – według instrukcji dołączonej do produktu.

FAQ

• Czy podstawa pasuje do wkładek bezpiecznikowych innych producentów? Tak, podstawa SP58 jest przeznaczona do wkładek HRC o wymiarach 22×58 mm zgodnych z normą IEC 60269-2. Wkładki różnych producentów spełniające te standardy będą kompatybilne.
• Jaki jest stopień ochrony IP podstawy? W dostarczonych danych brak informacji o stopniu ochrony IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy osiąga co najmniej IP20. Dokładne dane należy sprawdzić w karcie katalogowej producenta.
• Czy można montować podstawę na szynie TH35 bez dodatkowego mocowania wkrętami? Tak, konstrukcja podstawy umożliwia szybki montaż na szynie TH35 przez zatrzaśnięcie. Opcjonalnie istnieje możliwość przykręcenia podstawy wkrętami w przypadku montażu poza szyną.
