Podstawa bezpiecznikowa SP58 1P, dla wkładek HRC 22x58 | 021601 Legrand

Opis i Kluczowe Cechy

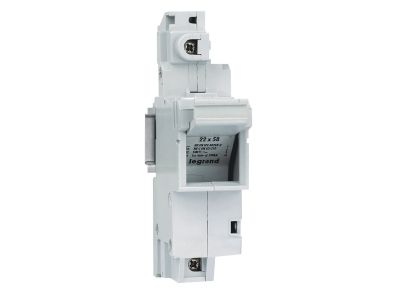

Podstawa bezpiecznikowa SP58 1P (symbol 021601) to jednobiegunowa podstawa dedykowana dla wkładek bezpiecznikowych HRC 22x58. Zaprojektowana zgodnie z normą IEC 60269-2, zapewnia bezpieczną i niezawodną pracę w instalacjach przemysłowych i komercyjnych. Szerokość 2 modułów (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Możliwość montażu na szynie TH35 lub bezpośrednio wkrętami zwiększa elastyczność instalacji.

• Dedykowana dla wkładek HRC 22x58: Gwarantuje prawidłowe osadzenie i styk wkładki, co przekłada się na niezawodną ochronę przed przetężeniami i zwarciami w obwodach.
• Zgodność z normą IEC 60269-2: Spełnia wymagania dla bezpieczników niskiego napięcia, co potwierdza bezpieczeństwo użytkowania.
• Szerokość 2 modułów (17,5 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, umożliwiając gęste zabudowanie aparatury.
• Montaż na szynie TH35 lub wkrętami: Elastyczne opcje instalacji – szybki zatrzask na szynie DIN lub trwałe mocowanie za pomocą wkrętów.
• Aprobata Veritas: Dodatkowe potwierdzenie jakości i bezpieczeństwa w zastosowaniach morskich i przemysłowych.

Zgodność z Normami

Podstawa bezpiecznikowa SP58 1P jest zgodna z normą IEC 60269-2 (bezpieczniki niskiego napięcia – część 2: bezpieczniki dla osób wykwalifikowanych). Posiada aprobatę Veritas, co czyni ją odpowiednią do zastosowań w przemyśle morskim i stoczniowym. Produkt oznaczony znakiem CE.

Zastosowanie

Podstawa bezpiecznikowa SP58 1P znajduje zastosowanie w obwodach wymagających niezawodnej ochrony bezpiecznikowej, szczególnie w instalacjach przemysłowych, komercyjnych oraz morskich.

• Ochrona obwodów silnikowych, oświetleniowych i gniazd wtyczkowych w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie przed zwarciami i przeciążeniami w tablicach sterowniczych i szafach automatyki.
• Instalacje w obiektach o podwyższonych wymaganiach bezpieczeństwa, np. w przemyśle stoczniowym (zgodność z aprobatą Veritas).
• Wymiana istniejących podstaw bezpiecznikowych w modernizowanych rozdzielnicach na kompaktowe rozwiązanie 2-modułowe.

Wskazówki Montażowe

Montaż i serwis podstawy bezpiecznikowej SP58 1P może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Podstawę należy zamontować na szynie TH35 (DIN) poprzez zatrzaśnięcie lub przykręcić do podłoża za pomocą wkrętów (otwory montażowe). Należy stosować moment dokręcania zacisków zgodnie z dokumentacją producenta oraz dobierać przekrój przewodów do prądu znamionowego wkładki bezpiecznikowej. Zawsze używaj wkładek bezpiecznikowych o parametrach zgodnych z wymaganiami obwodu.

FAQ

• Czy podstawa SP58 jest przeznaczona do montażu na szynie DIN? Tak, posiada zatrzask umożliwiający szybki montaż na szynie TH35 (DIN). Możliwe jest również mocowanie wkrętami.
• Jaka jest szerokość modułowa podstawy? Szerokość wynosi 2 moduły, czyli 17,5 mm, co pozwala na kompaktowe rozmieszczenie w rozdzielnicy.
• Z jakimi wkładkami bezpiecznikowymi współpracuje podstawa SP58? Przeznaczona jest dla wkładek bezpiecznikowych HRC o wymiarach 22x58 mm. Należy stosować wkładki zgodne z normą IEC 60269-2.
