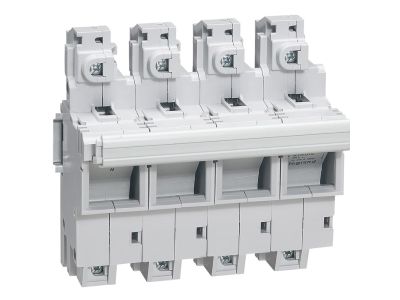

Podstawa bezpiecznikowa SP51 3P+N dla wkładek HRC 14x51 | 021505 Legrand

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa SP51 3P+N (symbol 021505) przeznaczona jest dla wkładek bezpiecznikowych HRC 14x51. Dzięki szerokości 6 modułów (105 mm) zapewnia optymalne wykorzystanie przestrzeni w rozdzielnicach modułowych. Posiada aprobatę Veritas oraz jest zgodna z normą IEC 60269-2, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w ochronie obwodów trójfazowych z przewodem neutralnym.

• Przeznaczenie: Dla wkładek bezpiecznikowych HRC 14x51 – zapewnia skuteczną ochronę przeciążeniową i zwarciową w instalacjach przemysłowych i komercyjnych.
• Liczba biegunów: 3P+N – umożliwia zabezpieczenie obwodów trójfazowych z przewodem neutralnym.
• Szerokość modułu: 6 modułów (105 mm) – łatwy montaż w standardowych rozdzielnicach modułowych.
• Norma: Zgodna z IEC 60269-2 – gwarancja bezpieczeństwa i kompatybilności z normami międzynarodowymi.
• Aprobata Veritas: Potwierdza wysoką jakość i niezawodność produktu w wymagających aplikacjach, w tym morskich.

Zgodność z Normami

Podstawa bezpiecznikowa SP51 3P+N spełnia wymagania normy IEC 60269-2 (część dotycząca podstaw bezpiecznikowych). Posiada również aprobatę Veritas, co potwierdza jej przydatność w instalacjach podlegających szczególnym wymogom jakości i bezpieczeństwa.

Zastosowanie

Podstawa bezpiecznikowa SP51 3P+N znajduje zastosowanie w szerokim zakresie instalacji elektrycznych wymagających niezawodnej ochrony obwodów zasilających.

• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i silników w instalacjach przemysłowych.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w budynkach komercyjnych oraz użyteczności publicznej.
• Stosowanie w systemach automatyki budynkowej i sterowania procesami technologicznymi.
• Instalacje wymagające certyfikowanej ochrony (aprobata Veritas) – np. na statkach, platformach wiertniczych, w portach.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Podstawa może być montowana na szynie TH35 (zgodnej z DIN) lub bezpośrednio za pomocą wkrętów. Przed montażem należy sprawdzić dobór przekroju przewodów do prądu znamionowego wkładek bezpiecznikowych. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Należy używać wyłącznie wkładek bezpiecznikowych HRC 14x51.

FAQ

• Jakie wkładki bezpiecznikowe są kompatybilne z tą podstawą? Podstawa SP51 3P+N jest przeznaczona wyłącznie dla wkładek bezpiecznikowych HRC o wymiarach 14x51.
• Czy podstawę można montować na szynie DIN? Tak, montaż odbywa się na szynie TH35 (zgodnej z DIN) lub bezpośrednio za pomocą wkrętów – obie metody są przewidziane przez producenta.
• Jaka jest szerokość podstawy w modułach? Podstawa zajmuje 6 modułów, co odpowiada 105 mm szerokości na szynie montażowej.
