Podstawa bezpiecznikowa SBI-50-3 | A9GSB350 Schneider Electric

Opis i Kluczowe Cechy

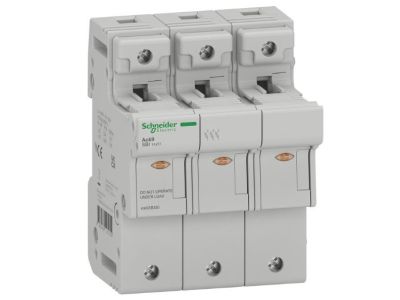

Podstawa bezpiecznikowa Acti9 SBI-50-3 o numerze katalogowym A9GSB350 to zaawansowany rozłącznik bezpiecznikowy niskiego napięcia, zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie to stanowi fundament bezpieczeństwa w nowoczesnych instalacjach elektrycznych, oferując niezawodną ochronę dla budynków komercyjnych, obiektów przemysłowych oraz systemów OEM. Jest to konstrukcja 3-biegunowa, która umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe w systemach trójfazowych.

• Prąd znamionowy (In): Urządzenie obsługuje prąd o natężeniu do 50 A, co pozwala na zabezpieczanie obwodów o znacznym obciążeniu.
• Kompatybilność wkładek: Podstawa jest przystosowana do wkładek bezpiecznikowych o wymiarach 14 mm x 51 mm, wspierając charakterystyki gG (ochrona ogólna przed przeciążeniem i zwarciem) oraz aM (ochrona silnikowa przed zwarciem przy wysokich prądach rozruchowych).
• Napięcie łączeniowe (Ue): Znamionowe napięcie pracy wynosi do 690 V AC, co czyni produkt wszechstronnym w zastosowaniach przemysłowych.
• Trwałość i odporność: Stopień zanieczyszczenia 3 gwarantuje stabilną pracę w wymagających warunkach środowiskowych, gdzie mogą występować przewodzące zanieczyszczenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami międzynarodowymi. Spełnia on wymagania normy IEC EN 60947-3, która definiuje standardy dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zapewnia bezpieczną przerwę izolacyjną oraz posiada odpowiednią zdolność wyłączania, niezbędną do ochrony mienia i personelu w przypadku awarii sieci.

Zastosowanie

Dzięki możliwości zastosowania różnych typów wkładek, podstawa SBI-50-3 znajduje szerokie spektrum zastosowań:

• Ochrona ogólna (gG): Idealna do zabezpieczania kabli i przewodów w rozdzielnicach głównych i oddziałowych przed skutkami przeciążeń termicznych.
• Ochrona silników (aM): Specjalistyczna ochrona odbiorników o dużym prądzie szczytowym, takich jak silniki elektryczne czy transformatory, gdzie wymagana jest odporność na krótkotrwałe udary prądowe podczas rozruchu.
• Przemysł i OEM: Doskonałe rozwiązanie dla producentów maszyn, gdzie liczy się kompaktowa budowa i wysoka niezawodność komponentów sterowniczych.

Wskazówki Montażowe

Montaż urządzenia Acti9 SBI-50-3 jest intuicyjny i przystosowany do standardów nowoczesnej prefabrykacji szaf sterowniczych:

• Montaż na szynie DIN: Urządzenie zajmuje szerokość 9 modułów (licząc w modułach 9 mm), co pozwala na łatwą integrację w modułowych rozdzielnicach.
• Podłączenie przewodów: Zaciski śrubowe obsługują zarówno sztywne kable miedziane, jak i elastyczne przewody miedziane. Przekrój znamionowy kabla wynosi od 2,5 mm² do 25 mm², co zapewnia elastyczność w doborze okablowania.
• Moment dokręcania: Aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków, należy zastosować moment dokręcenia wynoszący 3,5 N.m, używając wkrętaka typu PZ2.
• Warunki pracy: Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -20°C do +60°C.

FAQ

• Jakie wymiary wkładek pasują do tej podstawy? Urządzenie jest dedykowane dla wkładek bezpiecznikowych o wymiarach 14x51 mm.
• Czy mogę stosować tę podstawę do ochrony silnika? Tak, pod warunkiem zastosowania wkładek o charakterystyce aM, które są przeznaczone do obciążeń o wysokim prądzie rozruchowym.
• Jaka jest szerokość urządzenia w rozdzielnicy? Całkowita szerokość wynosi 79,5 mm, co odpowiada 9 modułom o szerokości 9 mm każdy.
• Czy urządzenie posiada wkładki w zestawie? Nie, wkładki bezpiecznikowe należy dobrać i dokupić oddzielnie, zależnie od potrzebnej charakterystyki (gG lub aM).
