Podstawa bezpiecznikowa RB 348 10x38 3P+N | 005848 Legrand

Opis i Kluczowe Cechy

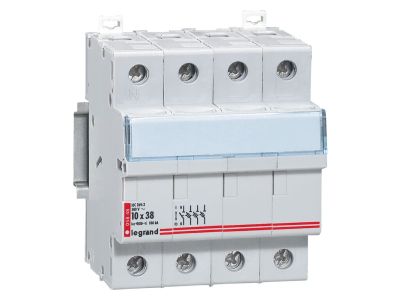

Podstawa bezpiecznikowa Legrand RB 348 to profesjonalny aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych w sektorze przemysłowym i komercyjnym. Urządzenie jest przystosowane do współpracy z przemysłowymi wkładkami cylindrycznymi o wymiarach 10 x 38 mm, które zapewniają precyzyjne zabezpieczenie przed skutkami przeciążeń i zwarć. Model ten posiada konfigurację 3-biegunową z dodatkowym biegunem neutralnym (3P+N), przy czym biegun N został wyposażony w fabryczny element zwierający, co gwarantuje ciągłość przewodu neutralnego przy jednoczesnej możliwości izolacji torów fazowych. Podstawa charakteryzuje się wyjątkową wytrzymałością zwarciową (Icc) wynoszącą aż 100 kA przy zastosowaniu wkładek 10 x 38 mm, co czyni ją idealnym rozwiązaniem dla systemów o wysokiej energii zwarcia. Stopień ochrony IP20 zapewnia bezpieczeństwo personelu poprzez osłonę części czynnych przed przypadkowym dotykiem.

• Kompatybilność z wkładkami typu aM (charakterystyka silnikowa) oraz gG (charakterystyka ogólna).
• Zintegrowane okienko opisowe pozwalające na czytelne oznaczenie aparatu w rozdzielnicy.
• Kategoria pracy AC 20, dedykowana do łączenia w stanach bezobciążeniowych.
• Napięcie znamionowe pracy wynosi 500 V AC, co pozwala na wszechstronne zastosowanie w sieciach niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa, co potwierdzają liczne certyfikaty i zgodność z normami międzynarodowymi. Aparat spełnia wymagania normy IEC 60269-2/2.1, która określa parametry dla wkładek bezpiecznikowych do użytku przemysłowego. Ponadto, podstawa jest zgodna z normą IEC 60947-3, dotyczącą rozłączników i łączników bezpiecznikowych, co gwarantuje niezawodność mechaniczną i elektryczną. Zgodność z francuską normą NF C 63-210 dodatkowo potwierdza wysoką jakość wykonania i bezpieczeństwo użytkowania na rynkach europejskich.

Zastosowanie

Podstawa bezpiecznikowa Legrand RB 348 znajduje szerokie zastosowanie w zaawansowanych układach automatyki i rozdziału energii. Jest kluczowym elementem w zabezpieczaniu silników elektrycznych, gdzie wkładki typu aM chronią przed skutkami zwarć, pozwalając jednocześnie na wysokie prądy rozruchowe. W przypadku ochrony obwodów ogólnych, zastosowanie wkładek gG pozwala na skuteczne zabezpieczenie przewodów i odbiorników przed przeciążeniami. Dzięki kompaktowej budowie i wysokiej zdolności wyłączalnej, produkt ten jest rekomendowany do stosowania w rozdzielnicach głównych oraz sterowniczych w zakładach produkcyjnych, halach magazynowych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż aparatu jest szybki i intuicyjny dzięki systemowi mocowania na standardowe wsporniki montażowe TH35 (szyna DIN). Podstawa zajmuje szerokość 4 modułów (każdy o szerokości 17,5 mm), co daje łączną szerokość 70 mm w rzędzie rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i zminimalizować rezystancję zestyku, co zapobiega nadmiernemu nagrzewaniu się aparatu. Należy pamiętać, że wkładki topikowe nie są częścią zestawu i muszą zostać dobrane oraz zamówione oddzielnie, zgodnie z prądem znamionowym chronionego obwodu.

FAQ

• Czy podstawa zawiera wkładki bezpiecznikowe w zestawie? Nie, wkładki topikowe 10x38 mm należy dokupić oddzielnie, dopasowując ich charakterystykę (aM lub gG) do typu obciążenia.
• Jaka jest maksymalna zdolność zwarciowa tego urządzenia? Przy zastosowaniu wkładek 10 x 38 mm, podstawa wytrzymuje prąd zwarciowy o wartości do 100 kA.
• Czy biegun neutralny jest rozłączalny? Tak, podstawa posiada konfigurację 3P+N, gdzie biegun N jest wyposażony w element zwierający, umożliwiający bezpieczną pracę w układach trójfazowych z przewodem neutralnym.
• Jaki jest stopień ochrony urządzenia? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy większej niż 12,5 mm.
