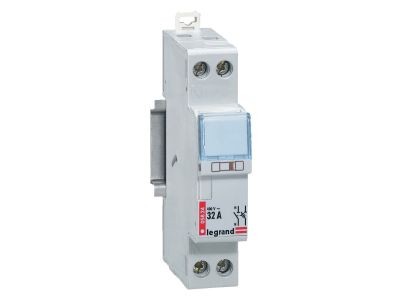

Podstawa bezpiecznikowa RB 318 10x38 1P+N | 005818 Legrand

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa Legrand RB 318 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o profesjonalnych instalacjach przemysłowych i komercyjnych. Urządzenie jest dedykowane do współpracy z cylindrycznymi wkładkami topikowymi o wymiarach 10 x 38 mm, obsługując charakterystyki aM (ochrona silników) oraz gG (ochrona ogólna). Konstrukcja 1-biegunowa z rozłączalnym biegunem neutralnym (1P+N) pozwala na oszczędność miejsca w rozdzielnicy, zajmując zaledwie jeden moduł o szerokości 17,5 mm. Biegun neutralny został fabrycznie wyposażony w element zwierający, co gwarantuje ciągłość obwodu N przy jednoczesnej możliwości jego odłączenia podczas prac serwisowych.

• Wysoka zdolność zwarciowa: Przy zastosowaniu wkładek 10 x 38 mm, wytrzymałość zwarciowa Icc wynosi aż 100 kA, co zapewnia najwyższy poziom bezpieczeństwa w wymagających sieciach elektroenergetycznych.
• Napięcie znamionowe: Urządzenie przystosowane jest do pracy w sieciach o napięciu przemiennym do 500 V~.
• Ergonomia i identyfikacja: Front obudowy posiada zintegrowane okienko do opisu aparatów, co ułatwia czytelną organizację obwodów wewnątrz rozdzielnicy.
• Stopień ochrony: Obudowa zapewnia stopień ochrony IP20, chroniąc użytkownika przed bezpośrednim kontaktem z częściami pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Podstawa spełnia wymagania normy IEC 60269-2/2.1 dotyczącej bezpieczników niskiego napięcia oraz normy IEC 60947-3 w zakresie rozłączników i bezpieczników. Dodatkowo jest zgodna z francuską normą NF C 63-210. Kategoria pracy AC 20 definiuje urządzenie jako przeznaczone do łączenia obwodów bez obciążenia, co jest kluczowe dla bezpiecznej eksploatacji systemów zasilania.

Zastosowanie

Podstawa bezpiecznikowa Legrand znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Automatyce przemysłowej: Zabezpieczanie obwodów sterowniczych oraz silnikowych przy użyciu wkładek typu aM.
• Rozdzielnicach głównych i obiektowych: Jako element zabezpieczający odpływy oraz urządzenia końcowe w instalacjach o napięciu do 500 V.
• Systemach HVAC: Ochrona komponentów klimatyzacyjnych i wentylacyjnych przed skutkami zwarć i przeciążeń.
• Budownictwie komercyjnym: Zabezpieczanie instalacji oświetleniowych i gniazd wtykowych w biurowcach i centrach logistycznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Podstawa jest przystosowana do szybkiego zatrzaskiwania na standardowych wspornikach montażowych TH35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Należy pamiętać, że wkładki topikowe nie wchodzą w skład zestawu i muszą być dobrane oddzielnie, zgodnie z prądem znamionowym chronionego odbiornika. Przed wymianą wkładki należy upewnić się, że obwód nie znajduje się pod obciążeniem.

FAQ

• Czy podstawa zawiera wkładkę bezpiecznikową w zestawie? Nie, wkładki topikowe 10x38 mm należy zamawiać oddzielnie, dopasowując ich charakterystykę (gG lub aM) do potrzeb instalacji.
• Jaka jest szerokość urządzenia w rozdzielnicy? Podstawa zajmuje dokładnie 1 moduł (17,5 mm), co pozwala na optymalne wykorzystanie miejsca na szynie TH35.
• Czy biegun N jest zabezpieczony bezpiecznikiem? Nie, zgodnie z konstrukcją 1P+N, biegun neutralny jest wyposażony w stały element zwierający, a zabezpieczeniu podlega jedynie biegun fazowy.
• Jaki jest maksymalny prąd zwarciowy? Przy zastosowaniu odpowiednich wkładek 10x38 mm, podstawa wytrzymuje prąd zwarciowy do 100 kA.
