Podstawa bezpiecznikowa RB 316 8,5x31,5 1P+N | 005816 Legrand

Opis i Kluczowe Cechy

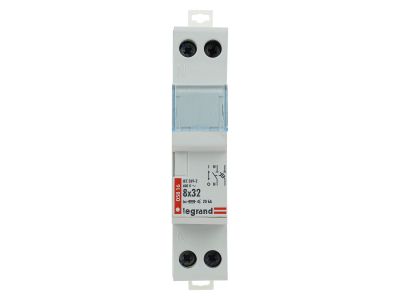

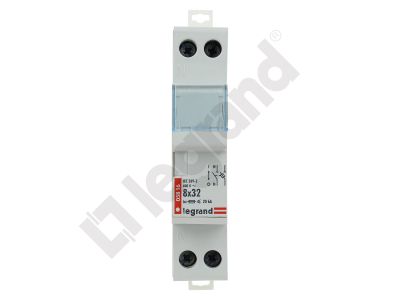

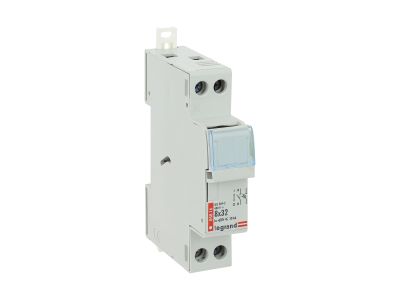

Podstawa bezpiecznikowa RB316 (symbol 005816) to jednobiegunowy z zaciskiem neutralnym (1P+N) moduł przeznaczony do wkładek cylindrycznych przemysłowych typu aM i gG o wymiarach 8,5 x 31,5 mm oraz 10 x 38 mm. Dzięki znamionowemu prądowi zwarciowemu Icc wynoszącemu 20 kA (dla wkładki 8,5x31,5) i aż 100 kA (dla wkładki 10x38) zapewnia skuteczną ochronę obwodów w instalacjach o dużym potencjale zwarciowym. Szerokość 1 modułu (17,5 mm) pozwala na oszczędne wykorzystanie miejsca w rozdzielnicy.

• Wkładki aM i gG 8,5x31,5 / 10x38: uniwersalność zastosowania – do zabezpieczania silników (aM) oraz kabli i odbiorników (gG) bez konieczności zmiany podstawy.
• Icc 20 kA (8,5x31,5) / 100 kA (10x38): wysoka zdolność zwarciowa zapewniająca bezpieczeństwo nawet w obwodach o dużym prądzie zwarciowym.
• Biegun N z elementem zwierającym: upraszcza montaż i eliminuje ryzyko pomyłki przy podłączaniu przewodu neutralnego.
• Okienko do opisu aparatów: umożliwia trwałe oznakowanie obwodu, co ułatwia identyfikację i późniejszą konserwację.
• Stopień ochrony IP20: standardowa ochrona przed dostępem do części czynnych w suchych pomieszczeniach, odpowiednia do montażu w rozdzielnicach.

Zgodność z Normami

Podstawa bezpiecznikowa RB316 spełnia wymagania norm IEC 60269-2/2.1, NF C 63-210 oraz IEC 60947-3, co potwierdza jej bezpieczeństwo i niezawodność w instalacjach przemysłowych i budynkowych. Posiada certyfikat CE.

Zastosowanie

Podstawa przeznaczona jest do montażu w rozdzielnicach głównych, podrozdzielniach oraz szafach sterowniczych, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe.

• Zabezpieczanie obwodów odbiorczych (gniazda, oświetlenie, ogrzewanie) w instalacjach budynkowych.
• Ochrona silników elektrycznych i innych odbiorników przemysłowych w układach automatyki.
• Stosowanie jako zabezpieczenie główne w rozdzielnicach mieszkaniowych i biurowych.
• Współpraca z aparaturą modułową w systemach rozdzielczych na szynie TH35.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej RB316 może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Podstawę mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Używaj przewodów o przekroju dobranym do prądu znamionowego obwodu, a moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Wkładki topikowe należy zamawiać oddzielnie.

FAQ

• Czy podstawa jest dostarczana z wkładką topikową? Nie, wkładki topikowe (aM lub gG) należy zamawiać oddzielnie w zależności od wymaganego zabezpieczenia.
• Jaki jest stopień ochrony podstawy? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części czynnych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporna na wilgoć.
• Czy biegun N jest wyposażony w element zwierający? Tak, biegun neutralny posiada fabrycznie wbudowany element zwierający, co ułatwia podłączenie przewodu N i redukuje ilość prac montażowych.
