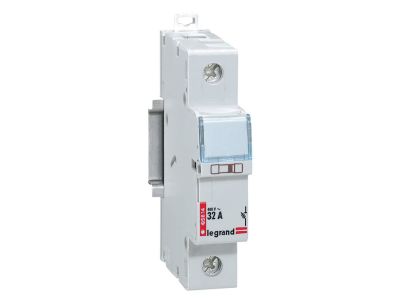

Podstawa bezpiecznikowa RB 314 32A 400V 1P | 005814 Legrand

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa RB 314 (symbol 005814) to jednobiegunowa oprawa do wkładek topikowych 10,3×38 mm o prądzie znamionowym 32 A i napięciu 400 V. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicach modułowych, a przystosowanie do szyny TH35 ułatwia szybki montaż.

• Prąd znamionowy 32 A: zapewnia bezpieczne zabezpieczenie obwodów o znacznym obciążeniu przy zachowaniu odpowiedniego marginesu przed przegrzaniem styków.
• Napięcie 400 V: kompatybilność z instalacjami niskiego napięcia, umożliwia pracę w standardowych sieciach domowych i przemysłowych.
• Szerokość 1 modułu (17,5 mm): minimalizuje zajmowaną przestrzeń w rozdzielnicy, co ułatwia projektowanie i rozbudowę instalacji.
• Biegun N z elementem zwierającym: upraszcza łączenie z szyną neutralną, skracając czas montażu i zmniejszając ryzyko błędów.
• Możliwość sygnalizacji przepalenia wkładki: ułatwia szybkie lokalizowanie przepalonego bezpiecznika, co przyspiesza przywrócenie zasilania.

Zgodność z Normami

Podstawa bezpiecznikowa RB 314 jest zgodna z normą NF C 61-201, co potwierdza jej jakość i bezpieczeństwo stosowania w instalacjach niskiego napięcia. Produkt posiada certyfikat CE.

Zastosowanie

Podstawa przeznaczona do montażu wkładek topikowych 10,3×38 mm i stosowana w rozdzielnicach modułowych w budynkach mieszkalnych oraz obiektach komercyjnych.

• Zabezpieczenie nadprądowe obwodów oświetleniowych i gniazd wtykowych.
• Ochrona linii zasilających urządzenia AGD, systemy klimatyzacji czy pompy ciepła.
• Tworzenie układów selektywnego wyłączania w rozdzielniach głównych i podrozdzielniach.
• Stosowanie jako zabezpieczenie przed zwarciem w instalacach tymczasowych (np. place budowy).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Podstawę należy zamocować na szynie TH35 (DIN). Przed włożeniem wkładki topikowej sprawdzić, czy jej parametry (prąd, napięcie, wymiary) są zgodne z danymi produktu. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Czy podstawa ma wbudowaną sygnalizację przepalenia? Producent przewidział możliwość sygnalizacji, jednak szczegółowe informacje (np. wymagany typ wkładki lub dodatkowy moduł) należy sprawdzić w dokumentacji technicznej produktu.
• Jaki stopień ochrony ma podstawa? Stopień ochrony IP20 – chroni przed ciałami obcymi o średnicy ≥12 mm, nie jest odporna na wilgoć; montaż wyłącznie w rozdzielnicach suchych pomieszczeń.
• Jakie wkładki topikowe pasują do podstawy? Wkładki topikowe o wymiarach 10,3×38 mm, prądzie do 32 A i napięciu do 400 V (wkładki zamawiane oddzielnie).
