Podstawa bezpiecznikowa RB 308 10x38 1P | 005808 Legrand

Opis i Kluczowe Cechy

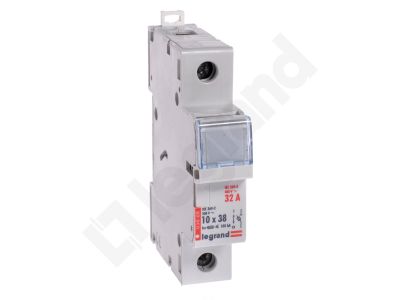

Podstawa bezpiecznikowa Legrand RB 308 o numerze referencyjnym 5808 to wysokiej klasy aparat modułowy zaprojektowany do zabezpieczania obwodów elektrycznych w instalacjach przemysłowych i komercyjnych. Urządzenie jest dedykowane do współpracy z cylindrycznymi wkładkami topikowymi o wymiarach 10 x 38 mm, zarówno typu gG (charakterystyka ogólna), jak i aM (ochrona silników). Konstrukcja jednobiegunowa (1P) o szerokości zaledwie jednego modułu 17,5 mm pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu najwyższych parametrów bezpieczeństwa.

• Wysoka zdolność zwarciowa: Przy zastosowaniu odpowiedniej wkładki 10 x 38 mm, aparat wytrzymuje prąd zwarciowy Icc na poziomie aż 100 kA, co gwarantuje niezawodność w trudnych warunkach przemysłowych.
• Ergonomia i identyfikacja: Podstawa została wyposażona w zintegrowane okienko opisowe, które umożliwia precyzyjne oznaczenie aparatu w rozdzielnicy, ułatwiając późniejszą konserwację i serwis.
• Bezpieczeństwo użytkowania: Stopień ochrony IP20 zapewnia podstawową ochronę przed dotykiem bezpośrednim części pod napięciem, co jest kluczowe dla bezpieczeństwa personelu obsługującego.
• Napięcie znamionowe: Urządzenie przystosowane jest do pracy w sieciach o napięciu znamionowym do 500 V prądu przemiennego (AC).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i dopuszczenie do profesjonalnego użytku w całej Unii Europejskiej. Podstawa spełnia wymagania norm:

• IEC 60269-2/2.1: Dotycząca niskonapięciowych bezpieczników topikowych do użytku przez wykwalifikowany personel.
• NF C 63-210: Francuska norma techniczna określająca standardy dla osprzętu bezpiecznikowego.
• IEC 60947-3: Norma definiująca wymagania dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych.
• Kategoria pracy AC 20: Określa zdolność do łączenia w warunkach bezobciążeniowych.

Zastosowanie

Podstawa bezpiecznikowa Legrand 5808 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz prefabrykacji szaf sterowniczych. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów sterowania i sygnalizacji.
• Ochrony transformatorów oraz silników elektrycznych (przy użyciu wkładek typu aM).
• Zabezpieczania instalacji odbiorczych w budownictwie użyteczności publicznej.
• Systemów zasilania rezerwowego, gdzie wymagana jest wysoka wytrzymałość zwarciowa.

Wskazówki Montażowe

Montaż aparatu jest szybki i intuicyjny dzięki systemowi mocowania na standardowej szynie montażowej TH35 (DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Zatrzaskiwanie na wsporniku TH35 powinno odbywać się bez użycia nadmiernej siły, zapewniając stabilne przyleganie do szyny.
• Dobór wkładek: Należy pamiętać, że wkładki topikowe nie są częścią zestawu i muszą być zamawiane oddzielnie, zgodnie z prądem znamionowym chronionego odbiornika.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zgodnie z dokumentacją techniczną producenta).
• Wymiana wkładek: Przed wymianą wkładki należy upewnić się, że obwód jest odłączony, zgodnie z kategorią pracy AC 20.

FAQ

• Czy podstawa zawiera wkładkę bezpiecznikową w zestawie? Nie, wkładki topikowe 10x38 mm należy dokupić oddzielnie, dopasowując ich charakterystykę (gG lub aM) do potrzeb instalacji.
• Jaka jest maksymalna wytrzymałość zwarciowa tego modelu? Przy zastosowaniu wkładki 10x38 mm, wytrzymałość zwarciowa wynosi 100 kA.
• Czy urządzenie posiada miejsce na opis? Tak, podstawa jest wyposażona w funkcjonalne okienko do opisu aparatów, co ułatwia identyfikację obwodów.
• Czy można w niej zamontować wkładki 8,5x31,5? Tak, konstrukcja pozwala na montaż wkładek 8,5x31,5, jednak wówczas prąd zwarciowy Icc wynosi 20 kA.
