Podstawa bezpiecznikowa RB 306 8,5x31,5 1P | 005806 Legrand

Opis i Kluczowe Cechy

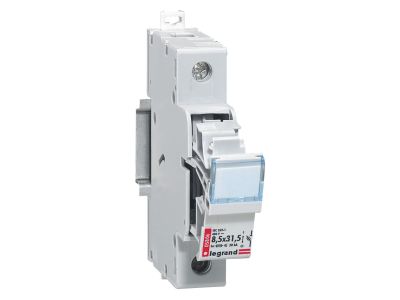

Podstawa bezpiecznikowa RB 306 (symbol 005806) to jednobiegunowa oprawa przeznaczona do wkładek cylindrycznych przemysłowych typu aM i gG o wymiarach 8,5 x 32 mm. Dzięki kategorii pracy AC 20 oraz zdolności zwarciowej 20 kA (dla wkładki 8,5x31,5) stanowi solidne zabezpieczenie w obwodach sterowania i zasilania. Szerokość zaledwie 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Produkt wyposażono w okienko do opisu oraz zwierany biegun N, co ułatwia identyfikację i instalację.

• Zgodność z normami IEC 60269-2/2.1, NF C 63-210 i IEC 60947-3: Gwarancja jakości i bezpieczeństwa w instalacjach przemysłowych i budynkowych.
• Znamionowa zdolność zwarciowa Icc 20 kA (wkładka 8,5x31,5): Skuteczna ochrona przed skutkami zwarć w typowych obwodach odbiorczych.
• Okienko do opisu aparatów: Umożliwia szybką identyfikację zabezpieczanego obwodu, co przyspiesza serwis i eksploatację.
• Biegun N z elementem zwierającym: Upraszcza okablowanie i redukuje liczbę zacisków, oszczędzając czas montażu i miejsce w rozdzielnicy.
• Stopień ochrony IP20 i montaż na szynie TH35: Bezpieczna praca w suchych pomieszczeniach oraz szybki i pewny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Podstawa bezpiecznikowa RB 306 spełnia wymagania norm IEC 60269-2/2.1, NF C 63-210 oraz IEC 60947-3. Posiada certyfikację CE, co potwierdza jej zgodność z obowiązującymi dyrektywami europejskimi. Wkładki topikowe należy dobierać zgodnie z przewidywanym obciążeniem i charakterystyką zabezpieczanego obwodu.

Zastosowanie

Oprawa RB 306 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie zwarciowe i przeciążeniowe obwodów sterowania, automatyki oraz odbiorów końcowych. Dzięki uniwersalnym wymiarom wkładki 8,5x32 mm sprawdzi się zarówno w przemyśle, jak i w budownictwie mieszkaniowym i komercyjnym.

• Zabezpieczanie obwodów sterowania styczników, przekaźników i PLC w szafach sterowniczych.
• Ochrona odbiorników oświetleniowych i gniazd wtyczkowych w instalacjach budynkowych.
• Stosowanie jako zabezpieczenie wstępne w rozdzielnicach głównych i podrozdzielnicach.
• W systemach automatyki budynkowej, gdzie wymagana jest selektywność i mała szerokość modułu.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego zastosowanej wkładki topikowej. Zaciski dokręcać momentem zgodnym z dokumentacją producenta, aby zapewnić niską rezystancję przejścia.

FAQ

• Jaki typ wkładek mogę stosować w tej podstawie? Przeznaczona jest do wkładek cylindrycznych przemysłowych typu aM (ochrona silników) i gG (ogólnego przeznaczenia) o wymiarach 8,5 x 32 mm. Wkładki zamawiane są oddzielnie.
• Jaki jest stopień ochrony podstawy RB 306? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed wniknięciem ciał stałych o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć – należy instalować w suchych pomieszczeniach.
• Do czego służy okienko na obudowie? Okienko umożliwia umieszczenie opisu (np. nazwy obwodu lub numeru). Ułatwia to identyfikację w trakcie eksploatacji i prac serwisowych.
