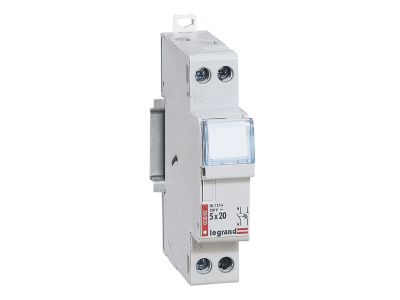

Podstawa bezpiecznikowa RB 302 5x20 1P+N | 005802 Legrand

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa RB 302 (symbol 005802) typu 1P+N przeznaczona do wkładek topikowych 5x20 mm. Zaprojektowana do pracy przy napięciu 250 V~, zajmuje 1 moduł szerokości (17,5 mm), co pozwala na oszczędność miejsca w rozdzielnicy. Osłonięte przyłącza 2x10 mm² oraz możliwość blokady w pozycji wyłączonej zwiększają bezpieczeństwo i komfort eksploatacji.

• Możliwość blokady w pozycji wyłączonej: uniemożliwia przypadkowe załączenie obwodu podczas prac serwisowych.
• Okienko do opisu aparatu: ułatwia identyfikację zabezpieczanego obwodu.
• Sygnalizacja przepalenia wkładki topikowej: umożliwia szybkie zlokalizowanie uszkodzonego obwodu bez konieczności demontażu wkładki.
• Osłonięte przyłącza 2x10 mm²: zapewniają bezpieczne i pewne podłączenie przewodów o dużym przekroju.
• Mocowanie na wsporniku montażowym TH35: gwarantuje stabilny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Podstawa bezpiecznikowa RB 302 spełnia wymagania norm EN 60127-6 oraz IEC 60127-6, co potwierdza jej zgodność z międzynarodowymi standardami bezpieczeństwa dla podstaw do miniaturowych wkładek topikowych. Posiada stopień ochrony IP20 oraz certyfikat CE.

Zastosowanie

Podstawa bezpiecznikowa RB 302 znajduje zastosowanie w obwodach wymagających niezawodnego zabezpieczenia przeciążeniowego i zwarciowego. Idealnie nadaje się do ochrony urządzeń w instalacjach przemysłowych, biurowych i mieszkaniowych.

• Zabezpieczanie transformatorów oraz zasilaczy w szafach sterowniczych.
• Ochrona urządzeń elektronicznych, takich jak sterowniki PLC, przekaźniki i panele operatorskie.
• Stosowanie w obwodach sygnalizacyjnych i automatyki budynkowej.
• Zabezpieczanie torów pomocniczych w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej RB 302 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Podstawę montuje się na szynie DIN TH35 (35 mm) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową obwodu (maks. 2x10 mm² przyłącz). Momenty dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy podstawa RB 302 ma możliwość sygnalizacji przepalenia wkładki topikowej? Tak, konstrukcja pozwala na sygnalizację przepalenia wkładki (np. poprzez wbudowany wskaźnik lub styk pomocniczy – w zależności od zastosowanej wkładki). Szczegóły montażu sygnalizacji opisane są w danych producenta.
• Jaki jest stopień ochrony podstawy? Stopień ochrony IP20 – podstawa przeznaczona jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych.
• Czy można zablokować podstawę w pozycji wyłączonej? Tak, podstawa RB 302 wyposażona jest w mechanizm umożliwiający zablokowanie dźwigni w pozycji wył (np. przy pomocy kłódki). Zapobiega to przypadkowemu załączeniu podczas prac konserwacyjnych.
