Podstawa bezpiecznikowa RB 300 5x20 1P | 005800 Legrand

Opis i Kluczowe Cechy

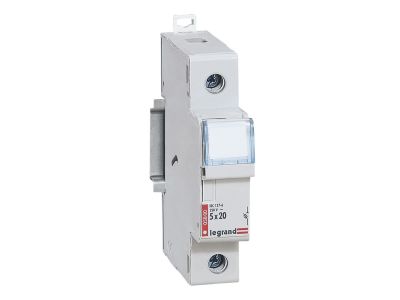

Podstawa bezpiecznikowa RB300 5x20 1P (symbol 005800) to jednobiegunowe gniazdo do wkładek topikowych 5x20 mm, przeznaczone do montażu na szynie TH35 o szerokości 1 modułu (17,5 mm). Dzięki napięciu znamionowemu 250 V~ oraz sygnalizacji przepalenia wkładki zapewnia skuteczną ochronę sprzętu elektrycznego i szybką identyfikację uszkodzonego obwodu.

• Wkładki topikowe 5x20 mm: uniwersalny format miniaturowych bezpieczników, łatwo dostępnych i wymienianych – wkładki zamawiane oddzielnie.
• Sygnalizacja przepalenia: wizualne wskazanie stanu wkładki ułatwia diagnostykę bez konieczności wyjmowania bezpiecznika.
• Blokada w pozycji „wył”: uniemożliwia przypadkowe włączenie obwodu podczas prac serwisowych, zwiększając bezpieczeństwo personelu.
• Okienko do opisu aparatu: umożliwia trwałe oznaczenie zabezpieczanego obwodu, co przyspiesza identyfikację w rozdzielnicy.
• Stopień ochrony IP20: chroni przed dostępem do części czynnych, przeznaczona do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.

Zgodność z Normami

Podstawa bezpiecznikowa RB300 jest zgodna z normami EN 60127-6 oraz IEC 60127-6. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa obowiązujących w Unii Europejskiej.

Zastosowanie

Podstawa bezpiecznikowa RB300 znajduje zastosowanie w zabezpieczaniu obwodów elektrycznych przed przeciążeniem i zwarciem, szczególnie w instalacjach przemysłowych i budynkowych.

• Ochrona transformatorów i zasilaczy przed uszkodzeniem wynikającym z przeciążenia.
• Zabezpieczanie urządzeń elektronicznych, sterowników PLC i systemów automatyki.
• Stosowanie w szafach rozdzielczych jako element zabezpieczający obwody sterownicze i sygnalizacyjne.
• Realizacja bezpiecznego odcinania obwodów pomocniczych w instalacjach oświetleniowych i gniazd wtykowych.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia. Podstawę mocuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia oraz wymagań norm. Zaciski dokręcać momentem zgodnym z dokumentacją producenta.

FAQ

• Czy podstawa sygnalizuje przepalenie wkładki? Tak, podstawa wyposażona jest w mechanizm sygnalizacji wizualnej – po przepaleniu wkładki pojawia się widoczny wskaźnik.
• Jaki stopień ochrony ma podstawa RB300? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm – produkt przeznaczony do montażu w suchym wnętrzu rozdzielnicy.
• Czy wkładki topikowe są dołączone do podstawy? Nie, wkładki topikowe 5x20 mm należy zamówić oddzielnie. Podstawa jest kompatybilna z wkładkami dostępnymi na rynku.
