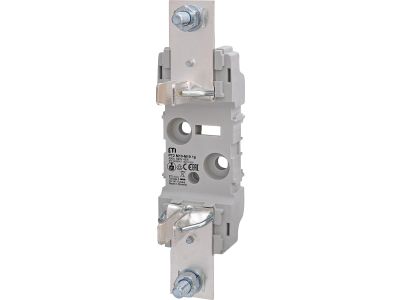

Podstawa bezpiecznikowa PT 2 M10-M10 1P | 004121500 Eti

Alternatywny kod produktu: PT 2 M10-M10 1p

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa PT 2 M10-M10 1P (symbol 004121500) to jednobiegunowe gniazdo przeznaczone do montażu wkładek bezpiecznikowych w rozdzielnicach modułowych. Kompaktowa konstrukcja umożliwia instalację na standardowej szynie TH35, co ułatwia integrację z istniejącą aparaturą. Podstawa zapewnia pewne połączenie obwodu i szybkie odcięcie zasilania w przypadku przeciążenia lub zwarcia, podnosząc bezpieczeństwo instalacji.

• Jednobiegunowa (1P): dedykowana do ochrony jednego przewodu fazowego – idealna w obwodach jednofazowych, gdzie wymagana jest selektywna ochrona.
• Przeznaczona do wkładek bezpiecznikowych: umożliwia zastosowanie sprawdzonej technologii bezpieczników, zapewniając niezawodne rozłączanie zwarć bez konieczności stosowania skomplikowanych układów.
• Montaż na szynie TH35: szybkie i stabilne osadzenie w rozdzielnicy – oszczędność miejsca i czasu instalacji.
• Wersja PT 2 M10-M10: oznaczenie wskazujące na konkretny typ obudowy i zakres zastosowania (zgodny z danymi producenta).
• Certyfikowany komponent: podstawa spełnia wymagania europejskich norm bezpieczeństwa, potwierdzone znakiem CE.

Zgodność z Normami

Podstawa bezpiecznikowa PT 2 M10-M10 1P została wyprodukowana zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada oznakowanie CE. Spełnia standardy obowiązujące dla aparatury modułowej w rozdzielnicach niskiego napięcia.

Zastosowanie

Podstawa bezpiecznikowa znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w instalacjach elektrycznych. Sprawdza się zarówno w obiektach mieszkalnych, jak i komercyjnych oraz przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych.
• Zabezpieczenie przed zwarciem linii zasilających odbiorniki przemysłowe (np. silniki, nagrzewnice).
• Stosowanie jako odcinak bezpiecznikowy w tablicach rozdzielczych i szafach sterowniczych.
• Zabezpieczenie obwodów pomocniczych w automatyce budynkowej (oświetlenie awaryjne, systemy sygnalizacji).

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie montażowej TH35 (DIN) poprzez zatrzaśnięcie. Przekrój podłączanych przewodów należy dobrać do prądu znamionowego wkładki bezpiecznikowej i obciążenia obwodu – zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków oraz szczegóły dotyczące odizolowania przewodów znajdują się w dokumentacji technicznej producenta.

FAQ

• Jaki stopień ochrony ma podstawa PT 2 M10-M10? Podstawa jest przeznaczona do montażu wewnątrz rozdzielnic – standardowo zapewnia stopień ochrony IP20 (brak ochrony przed wilgocią). Po instalacji w obudowie rozdzielnicy osiąga stopień ochrony wynikający z jej klasy.
• Czy mogę stosować dowolną wkładkę bezpiecznikową? Należy używać wyłącznie wkładek bezpiecznikowych zgodnych z oznaczeniem podstawy (typ PT 2, gwint M10). Stosowanie niewłaściwych wkładek może prowadzić do nieprawidłowej pracy i zagrożenia pożarowego.
• Czy podstawa wymaga dodatkowego uziemienia? Podstawa bezpiecznikowa jako element obwodu głównego nie wymaga oddzielnego uziomu – przewód ochronny (PE) należy podłączyć zgodnie z projektem instalacji, z zachowaniem ciągłości ochrony przeciwporażeniowej.
