Podstawa bezpiecznikowa NH1 3P 250A 690VAC płyta montażowa zaciski śruba M10, LT | LT150U Hager

Opis i Kluczowe Cechy

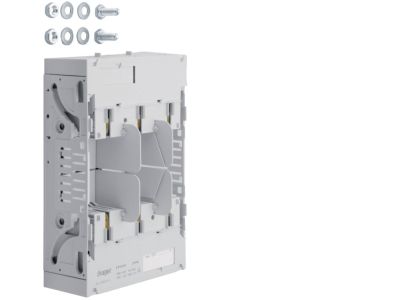

Podstawa bezpiecznikowa NH1 typu LT150U produkcji LT to trójbiegunowe gniazdo do wkładek bezpiecznikowych wielkości NH1, zaprojektowane do pracy w obwodach o napięciu do 690 VAC i prądzie znamionowym 250 A. Wyposażona w zaciski śrubowe M10 oraz płytę montażową, zapewnia bezpieczne i trwałe połączenie przewodów o dużych przekrojach w przemysłowych rozdzielnicach głównych.

• Prąd znamionowy 250 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu przed skutkami zwarć i przeciążeń bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 VAC: Gwarantuje poprawną izolację i bezpieczną pracę w sieciach trójfazowych instalacji przemysłowych.
• 3 bieguny (3P): Zapewnia jednoczesne odłączanie wszystkich faz, co jest wymagane przy zabezpieczaniu odbiorników trójfazowych.
• Zaciski śrubowe M10: Umożliwiają pewne i trwałe przyłączenie przewodów o dużym przekroju, minimalizując rezystancję przejścia.
• Montaż na płycie montażowej: Ułatwia instalację w rozdzielnicach i szafach sterowniczych bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt zaprojektowany z zachowaniem europejskich standardów bezpieczeństwa i posiada certyfikat CE. Jego konstrukcja odpowiada wymaganiom stawianym podstawom bezpiecznikowym stosowanym w ochronie obwodów przed przeciążeniem i zwarciem. (Szczegółowe normy dostępne u producenta.)

Zastosowanie

Podstawa bezpiecznikowa LT150U przeznaczona jest do współpracy z wkładkami bezpiecznikowymi typu NH1 i znajduje zastosowanie w miejscach, gdzie wymagane jest niezawodne odłączanie i zabezpieczanie obwodów przed skutkami zwarć i przeciążeń.

• Główne rozdzielnice niskiego napięcia w budynkach przemysłowych i użyteczności publicznej.
• Zasilanie linii kablowych o dużym przekroju w sieciach trójfazowych.
• Zabezpieczanie odbiorników takich jak maszyny, piece czy stacje transformatorowe.
• Instalacje rozdzielcze w elektrowniach, stacjach transformatorowych i zakładach produkcyjnych.

Wskazówki Montażowe

Montaż i wszelkie prace przy podstawie bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie, upewnić się, że obwód jest pozbawiony napięcia, i zastosować procedurę blokady. Podstawa mocowana jest do płyty montażowej za pomocą śrub M8 lub M10 (w zależności od konstrukcji rozdzielnicy). Dokręcanie zacisków śrubowych M10 wykonać momentem zalecanym przez producenta w dokumentacji technicznej. Przekrój przyłączanych przewodów dobrać zgodnie z prądem znamionowym zabezpieczenia oraz normami instalacyjnymi.

FAQ

• Do jakich bezpieczników przeznaczona jest podstawa LT150U? Podstawa jest dedykowana do wkładek bezpiecznikowych wielkości NH1 o maksymalnym prądzie 250 A. Należy stosować wyłącznie wkładki tych samych parametrów i wielkości.
• Jakie są wymiary montażowe podstawy? Producent nie podaje w karcie katalogowej dokładnych wymiarów zewnętrznych. Szerokość, wysokość i głębokość należy sprawdzić w dokumentacji technicznej dołączonej do produktu. Montaż odbywa się na płycie montażowej bez użycia szyny DIN.
• Jaki stopień ochrony IP ma podstawa? W udostępnionych danych producenta nie określono stopnia ochrony IP. W typowych warunkach montażu wewnątrz rozdzielnicy (IP2X lub wyższa obudowa) podstawę należy chronić przed czynnikami zewnętrznymi. W razie potrzeby stosować obudowy o odpowiedniej klasie ochronności.
