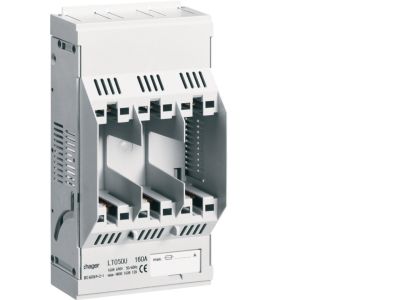

Podstawa bezpiecznikowa NH00 3P 160 A 690VAC płyta montażowa zaciski klatkowe 95mm2, LT | LT050U Hager

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa LT o symbolu LT050U przeznaczona jest do montażu wkładek NH00 w układach trójfazowych. Dzięki prądowi znamionowemu 160 A i napięciu 690 VAC umożliwia bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków. Wyposażona w zaciski klatkowe obsługujące przekrój przewodu do 95 mm², zapewnia pewne i niskooporowe połączenie. Konstrukcja oparta na płycie montażowej ułatwia instalację w rozdzielnicach przemysłowych.

• Prąd znamionowy 160 A: gwarantuje niezawodną pracę w obwodach o dużym poborze mocy bez przekraczania dopuszczalnych temperatur.
• Napięcie znamionowe 690 VAC: pozwala na stosowanie w instalacjach trójfazowych o wysokim napięciu sieciowym.
• Zaciski klatkowe do 95 mm²: umożliwiają podłączenie przewodów o dużym przekroju z zachowaniem niskiej rezystancji styku i wysokiej siły docisku.
• Konstrukcja 3-biegunowa (3P): dedykowana do zabezpieczania trzech faz w jednej obudowie, co oszczędza miejsce w rozdzielnicy.
• Montaż na płycie montażowej: zapewnia stabilne i trwałe osadzenie w rozdzielnicach przemysłowych, ułatwiając prace serwisowe.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa dla podstaw bezpiecznikowych i posiada certyfikat CE. Spełnia standardy branżowe dotyczące wytrzymałości elektrycznej i obciążalności prądowej.

Zastosowanie

Podstawa bezpiecznikowa NH00 LT znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe w układach trójfazowych. Doskonale sprawdza się w obwodach sterowania i zasilania o dużych przekrojach przewodów.

• Zabezpieczenie głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Ochrona odbiorników o dużym poborze mocy, takich jak silniki, piece, transformatory.
• Zastosowanie w instalacjach trójfazowych z wkładkami NH00 o prądzie do 160 A.
• Jako podstawowy element zabezpieczeń w szafach sterowniczych i rozdzielnicach głównych.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Produkt przeznaczony jest do mocowania na płycie montażowej przy użyciu śrub (nie montować na szynie TH35). Zaciski klatkowe dokręcaj momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobieraj do prądu znamionowego zabezpieczenia. Po montażu sprawdź poprawność połączeń i ciągłość obwodu.

FAQ

• Czy podstawę można zamontować na szynie DIN? Nie. Model LT050U jest przystosowany wyłącznie do montażu na płycie montażowej (śruby mocujące). Do montażu na szynie TH35 należy wybrać podstawę z odpowiednim adapterem.
• Jaki maksymalny przekrój przewodu można podłączyć? Zaciski klatkowe akceptują przewody o przekroju do 95 mm². Dla mniejszych przekrojów zaleca się stosowanie końcówek tulejkowych w celu zapewnienia dobrego styku.
• Czy podstawa jest zgodna ze standardowymi wkładkami NH00? Tak, produkt współpracuje ze standardowymi wkładkami bezpiecznikowymi typu NH00 (gG, aM oraz innych) o prądzie znamionowym do 160 A i napięciu do 690 VAC.
