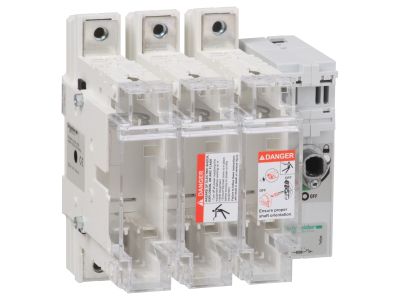

Podstawa bezpiecznikowa GS DIN 2 400A 3P | GS2QQ3 Schneider Electric

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa GS2QQ3 z gamy TeSys GS firmy Schneider Electricder Electric to 3-biegunowy rozłącznik bezpiecznikowy (3 NO) przeznaczony do bezpieczników typu DIN 2. Oferuje znamionowy prąd łączeniowy do 400 A przy 400 V AC (kategoria AC-23A/B) oraz do 315 A przy 440 V DC z zastosowaniem pokryw zacisków (kategoria DC-23B). Dzięki wysokiej obciążalności prądowej sprawdza się w wymagających obwodach sterowania silnikami i dystrybucji energii, zapewniając pewne rozłączanie przy pełnym obciążeniu.

• Znamionowy prąd łączeniowy do 400 A AC (AC-23A/B): umożliwia bezpieczne łączenie i rozłączanie obwodów o dużym poborze mocy, minimalizując ryzyko przegrzania styków podczas pracy.
• Znamionowy prąd łączeniowy do 315 A DC (DC-23B) przy 440 V DC: dedykowany do zastosowań w sieciach prądu stałego, np. w systemach fotowoltaicznych lub zasilaczach awaryjnych – pod warunkiem zastosowania pokryw zacisków.
• 3 bieguny z konfiguracją 3 styki NO (normalnie otwarte): zapewniają pełne odizolowanie wszystkich faz w jednym urządzeniu, co upraszcza montaż i zwiększa bezpieczeństwo obsługi.
• Przystosowany do bezpieczników typu DIN 2: ułatwia dobór wkładek topikowych, które są szeroko dostępne i zapewniają ochronę przeciwzwarciową oraz przeciążeniową.
• Praca w sieci prądu przemiennego (AC) i stałego (DC) 50/60 Hz: uniwersalność zastosowania – jeden model obsługuje różne typy instalacji bez konieczności stosowania dodatkowych konfiguratorów.

Zgodność z Normami

Podstawa bezpiecznikowa GS2QQ3 została zaprojektowana zgodnie z wymaganiami międzynarodowych norm IEC oraz europejskich norm EN dla rozłączników bezpiecznikowych. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku europejskim.

Zastosowanie

Rozłącznik bezpiecznikowy GS2QQ3 znajduje zastosowanie w rozdzielnicach głównych, szafach sterowniczych oraz obwodach odbiorczych, gdzie wymagane jest bezpieczne odłączanie obciążeń pod napięciem. Sprawdza się zarówno w sieciach przemysłowych, jak i komercyjnych.

• Bezpieczne rozłączanie i zabezpieczanie obwodów silnikowych o dużych prądach rozruchowych (kategoria AC-23A/B).
• Ochrona i odłączanie odbiorników prądu stałego w instalacjach DC (z zastosowaniem pokryw zacisków) – np. w systemach zasilania UPS lub fotowoltaice.
• Dystrybucja energii w rozdzielnicach głównych i podrozdzielniach przemysłowych jako rozłącznik główny z zabezpieczeniem bezpiecznikowym.
• Zastosowanie w liniach technologicznych i maszynach, gdzie wymagana jest kategoria użytkowa AC-23A/B dla pracy łączników przy silnikach pierścieniowych.

Wskazówki Montażowe

Montaż i demontaż podstawy bezpiecznikowej GS2QQ3 może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (standardowa szyna 35 mm). Przekrój przewodów przyłączeniowych powinien być dobrany do znamionowego prądu obciążenia zgodnie z obowiązującymi normami. Momenty dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją techniczną producenta – nie wolno przekraczać zalecanych wartości.

FAQ

• Jakie bezpieczniki pasują do tej podstawy? Podstawa GS2QQ3 jest przeznaczona do bezpieczników typu DIN 2 (wkładki topikowe o rozstawie styków dla DIN 2). Należy dobrać wkładki o odpowiednim prądzie znamionowym w zależności od zabezpieczanego obwodu.
• Czy rozłącznik nadaje się do pracy w sieci prądu stałego (DC)? Tak, przy zastosowaniu pokryw zacisków (opcja) i podanych w danych kategoriach DC-23A/B. Maksymalny prąd łączeniowy w DC wynosi 315 A przy 440 V (2 bieguny szeregowo na fazę). Bez pokryw zacisków nie gwarantuje się poprawności łączenia w DC.
• Ile wynosi stopień ochrony tego urządzenia? Producent nie podaje w danych katalogowych stopnia ochrony IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 przed dotykiem bezpośrednim – szczegółowe informacje należy sprawdzić w oryginalnej dokumentacji technicznej.
