Podstawa bezpiecznikowa do wkładek cylindrycznych 3P 10x38mm Z-SHL/3 | 263886 Eaton

Opis i Kluczowe Cechy

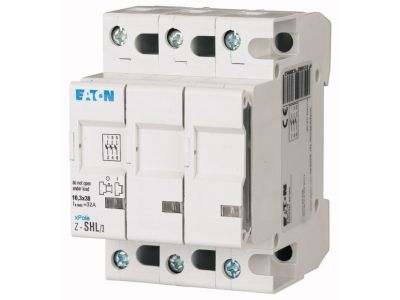

Podstawa bezpiecznikowa EATON Z-SHL/3 o numerze katalogowym 263886 to zaawansowane rozwiązanie przeznaczone do ochrony obwodów w instalacjach przemysłowych oraz komercyjnych. Urządzenie zostało zaprojektowane do współpracy z wkładkami topikowymi o wymiarach 10x38 mm, które stanowią standard w systemach automatyki i rozdziału energii. Model ten charakteryzuje się konstrukcją 3-biegunową (3P), co umożliwia jednoczesne zabezpieczenie trzech faz układu zasilającego w kompaktowej obudowie.

• Sygnalizacja optyczna: Wersja Z-SHL została wyposażona w zintegrowany wskaźnik zadziałania, który pozwala na błyskawiczną identyfikację przepalonej wkładki bezpiecznikowej bez konieczności użycia przyrządów pomiarowych.
• Bezpieczeństwo eksploatacji: Możliwość plombowania podstawy zapobiega nieautoryzowanemu dostępowi do wkładek, co jest kluczowe w układach pomiarowych i rozdzielnicach administracyjnych.
• Trwałość mechaniczna: Obudowa wykonana z wysokiej jakości tworzywa odpornego na wysokie temperatury zapewnia długowieczność nawet przy pełnym obciążeniu prądowym.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy IEC/EN 60947-3, co klasyfikuje go jako rozłącznik izolacyjny bezpiecznikowy zdolny do bezpiecznego manewrowania w obwodach niskiego napięcia. Zgodność z tą normą gwarantuje, że podstawa zapewnia odpowiednie odstępy izolacyjne oraz wytrzymałość na prądy zwarciowe, co jest niezbędne dla zachowania ciągłości zasilania i ochrony mienia w profesjonalnych systemach elektroenergetycznych.

Zastosowanie

Podstawa EATON Z-SHL/3 znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest idealnym wyborem do:

• Zabezpieczania obwodów sterowniczych w szafach automatyki przemysłowej.
• Ochrony przekładników napięciowych oraz aparatury pomiarowej.
• Zabezpieczania instalacji fotowoltaicznych (w odpowiednich konfiguracjach napięciowych).
• Systemów HVAC i zasilania silników o niewielkiej mocy, gdzie wymagana jest selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Podstawa jest przystosowana do szybkiego zatrzaskiwania na standardowej szynie montażowej DIN TH-35, co znacząco skraca czas prefabrykacji rozdzielnicy.
• Podłączenie przewodów: Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Wymiana wkładek: Dzięki ergonomicznej dźwigni, wymiana wkładek 10x38mm jest intuicyjna i bezpieczna, jednak zawsze powinna odbywać się po uprzednim odłączeniu obciążenia.

FAQ

• Czy podstawa posiada wkładki w zestawie? Nie, wkładki bezpiecznikowe 10x38mm należy dokupić osobno, dobierając ich charakterystykę (np. gG, aM) do chronionego odbiornika.
• Czym różni się model Z-SHL od Z-SH? Model Z-SHL posiada wbudowaną optyczną sygnalizację przepalenia bezpiecznika, natomiast model Z-SH jest jej pozbawiony.
• Czy urządzenie można plombować? Tak, konstrukcja podstawy umożliwia założenie plomb, co zabezpiecza przed nieuprawnioną wymianą bezpieczników lub ingerencją w układ.
