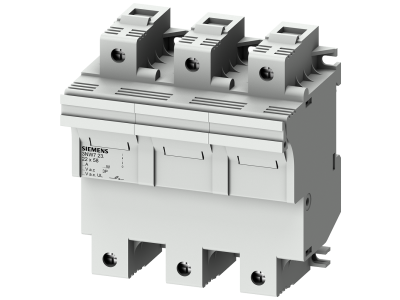

Uchwyt do bezpieczników cylindrycznych, 22x58 mm, 3-bieg., In: 100 A, Un AC: 690 V, SENTRON | 3NW7231 Siemens

Alternatywny kod produktu: 3NW7231

Opis i Kluczowe Cechy

Uchwyt do bezpieczników cylindrycznych Siemens SENTRON (symbol 3NW7231) to trójbiegunowy moduł o szerokości umożliwiającej montaż w rozdzielnicach na szynie TH35. Przeznaczony do wkładek bezpiecznikowych 22x58 mm, oferuje prąd znamionowy 100 A i napięcie 690 V AC, co gwarantuje bezpieczną pracę w przemysłowych obwodach zasilania o dużym obciążeniu bez ryzyka przeciążeń. Konstrukcja spełnia wymogi odłączników bezpiecznikowych, choć nie jest przewidziana do łączenia pod obciążeniem.

• Prąd znamionowy 100 A: Zapewnia pewne przewodzenie prądu w obwodach o znacznym obciążeniu, minimalizując straty mocy i nagrzewanie się styków.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zgodnie z normami bezpieczeństwa.
• Wkładki 22x58 mm – 3 bieguny: Uchwyt obsługuje popularny rozmiar bezpieczników cylindrycznych, a układ trójbiegunowy pozwala na selektywną ochronę trzech faz.
• Miejsce na zapasowe bezpieczniki w module wsuwanym: Ułatwia szybką wymianę uszkodzonej wkładki bez szukania magazynku, skracając przestój instalacji.
• Pulsująca dioda LED sygnalizująca wyzwolenie: Umożliwia błyskawiczne zlokalizowanie przepalonego bezpiecznika nawet w dużej rozdzielnicy, co przyspiesza diagnostykę.

Zgodność z Normami

Uchwyt został zaprojektowany zgodnie z normami IEC 60269-1, -2 i -3 (bezpieczniki niskonapięciowe) oraz spełnia wymagania normy UL 512 (bezpieczniki cylindryczne). Posiada certyfikat CE i jest dopuszczony do stosowania jako odłącznik bezpiecznikowy w instalacjach przemysłowych. Produkt nie jest przeznaczony do łączenia pod obciążeniem – w takich zastosowaniach Siemens rekomenduje dedykowane rozwiązania, np. serię 3KF.

Zastosowanie

Uchwyt bezpiecznikowy 3NW7231 sprawdza się w ochronie odbiorników przemysłowych przed skutkami zwarć i przeciążeń. Dzięki parametrom 100 A / 690 V AC znajduje zastosowanie w:

• Selektywnej ochronie obwodów silnikowych, transformatorów i zasilaczy w szafach sterowniczych.
• Zabezpieczaniu linii zasilających w instalacjach rozdzielczych średniego i dużego obciążenia.
• Automatyce budynkowej i przemysłowej, gdzie wymagana jest szybka identyfikacja przepalonego bezpiecznika (dzięki sygnalizacji LED).
• Jako element wyposażenia rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych i produkcyjnych.

Wskazówki Montażowe

Montaż uchwytu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przed podłączeniem przewodów należy dobrać przekrój żył odpowiedni do prądu 100 A i warunków środowiskowych. Zalecany moment dokręcania zacisków – zgodnie z dokumentacją producenta. Uchwyt nie jest przystosowany do łączenia pod obciążeniem – wymianę wkładek bezpiecznikowych należy przeprowadzać zawsze przy wyłączonym napięciu.

FAQ

• Czy uchwyt ma wbudowaną sygnalizację zadziałania bezpiecznika? Tak, moduł wsuwany wyposażono w pulsującą diodę LED, która informuje o wyzwoleniu wkładki – ułatwia to szybkie zlokalizowanie przepalonego bezpiecznika.
• Jaki jest stopień ochrony uchwytu? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20 od strony czołowej, ale szczegółowe dane należy sprawdzić w karcie katalogowej.
• Czy uchwyt można stosować jako rozłącznik pod obciążeniem? Nie – urządzenie jest przeznaczone wyłącznie do pracy jako odłącznik bezpiecznikowy, bez możliwości łączenia obwodów pod napięciem. Do takich zastosowań Siemens oferuje dedykowaną serię 3KF.
