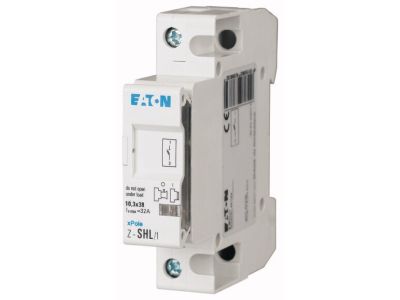

Podstawa bezpiecznikowa do wkładek cylindrycznych 1P 10x38mm Z-SHL/1 | 263883 Eaton

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa EATON Z-SHL/1 to wysokiej klasy aparat modułowy zaprojektowany do zabezpieczania obwodów w instalacjach przemysłowych oraz komercyjnych. Urządzenie jest dedykowane do współpracy z wkładkami topikowymi cylindrycznymi o wymiarach 10x38 mm, które stanowią standard w ochronie aparatury przed skutkami zwarć i przeciążeń. Model ten wyróżnia się zintegrowaną optyczną sygnalizacją przepalenia wkładki (oznaczenie 'L' w nazwie serii), co znacząco skraca czas diagnostyki awarii i pozwala na błyskawiczną identyfikację uszkodzonego elementu w rozdzielnicy.

• Konstrukcja jednobiegunowa (1P): Zapewnia kompaktowe wymiary i oszczędność miejsca na szynie montażowej.
• Sygnalizacja optyczna: Wbudowana dioda informuje o konieczności wymiany wkładki bezpiecznikowej.
• Możliwość plombowania: Konstrukcja pozwala na zabezpieczenie aparatu przed nieautoryzowanym dostępem, co jest kluczowe w układach pomiarowych i rozliczeniowych.
• Wysoka jakość wykonania: Obudowa wykonana z tworzywa odpornego na wysokie temperatury, co gwarantuje długowieczność urządzenia w trudnych warunkach pracy.

Zgodność z Normami

Podstawa bezpiecznikowa Z-SHL/1 została zaprojektowana i przetestowana zgodnie z rygorystycznymi wymogami normy IEC/EN 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów z bezpiecznikami, co potwierdza, że urządzenie jest w pełni przystosowane do pracy w profesjonalnych sieciach niskiego napięcia. Zgodność z tymi standardami gwarantuje bezpieczeństwo obsługi oraz pewność zadziałania w sytuacjach krytycznych dla instalacji elektrycznej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz elektroenergetyce budynkowej. Jest idealnym rozwiązaniem do ochrony:

• Obwodów sterowniczych w szafach automatyki.
• Przekładników napięciowych i układów pomiarowych.
• Zasilaczy impulsowych oraz innych urządzeń elektronicznych wrażliwych na skoki prądu.
• Instalacji fotowoltaicznych (przy zastosowaniu odpowiednich wkładek gPV).

Wskazówki Montażowe

Montaż podstawy EATON Z-SHL/1 jest intuicyjny i szybki dzięki standardowemu zatrzaskowi na szynę DIN (TS35). Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zminimalizować rezystancję styku i zapobiec przegrzewaniu się przewodów.
• Dobór przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego wkładki, dbając o prawidłowe odizolowanie końcówek.
• Wymiana wkładki: Przed wymianą bezpiecznika zaleca się odłączenie napięcia, choć konstrukcja podstawy zapewnia wysoki stopień ochrony przed dotykiem bezpośrednim.
• Wentylacja: W przypadku montażu wielu podstaw obok siebie, warto uwzględnić odpowiednią cyrkulację powietrza wewnątrz rozdzielnicy.

FAQ

1. Czy podstawa Z-SHL/1 jest dostarczana z wkładką bezpiecznikową?
Nie, wkładki cylindryczne 10x38 mm należy dokupić osobno, dobierając ich charakterystykę (np. gG, aM) do chronionego odbiornika.

2. Czym różni się model Z-SHL od modelu Z-SH?
Model Z-SHL posiada wbudowaną diodę sygnalizującą przepalenie bezpiecznika, natomiast model Z-SH jest wykonaniem standardowym bez sygnalizacji optycznej.

3. Czy urządzenie można plombować w pozycji załączonej?
Tak, konstrukcja obudowy umożliwia założenie plomb zabezpieczających, co zapobiega nieuprawnionej wymianie wkładki lub ingerencji w obwód.
