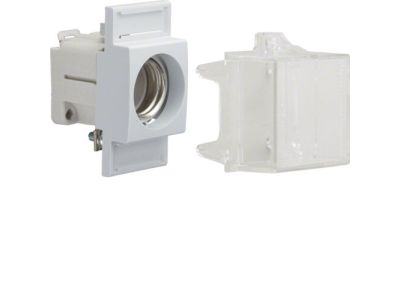

Podstawa bezpiecznikowa DII 1P 25 A (L14D+U841) | L17B Hager

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa DII 1P 25A (symbol L17B) to komponent przeznaczony do montażu w rozdzielnicach modułowych na szynie TH35. Prąd znamionowy 25 A gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc instalację przed skutkami przeciążenia i zwarcia. Konstrukcja jednobiegunowa (1P) umożliwia zabezpieczenie pojedynczej fazy w instalacjach jednofazowych.

• Prąd znamionowy 25 A: Zapewnia ochronę obwodów przed przeciążeniem i zwarciem przy obciążeniu do 25 A, minimalizując ryzyko uszkodzenia instalacji.
• Konstrukcja 1-biegunowa (1P): Przeznaczona do zabezpieczania jednej fazy, idealna do standardowych obwodów jednofazowych.
• Kompatybilność z wkładkami DII: Pasuje do popularnych wkładek topikowych typu DII (10×38 mm), co ułatwia dobór i wymianę bezpieczników.
• Montaż na szynę TH35: Szybki i prosty montaż w rozdzielnicach modułowych bez konieczności użycia narzędzi.
• Symbol L17B: Jednoznaczny numer katalogowy ułatwiający identyfikację produktu przy zamówieniach i w dokumentacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zgodność z ogólnymi standardami dla aparatury modułowej montowanej na szynę DIN gwarantuje bezpieczne użytkowanie w instalacjach elektrycznych.

Zastosowanie

Podstawa bezpiecznikowa DII 1P 25A znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako element zabezpieczający obwody odbiorcze przed przeciążeniem i zwarciem.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtyczkowych w instalacjach jednofazowych.
• Ochrona linii zasilających w szafach sterowniczych i rozdzielniach przemysłowych.
• Stosowanie w systemach automatyki budynkowej do zabezpieczania obwodów sterowania i zasilania.
• Wymiana istniejących podstaw bezpiecznikowych podczas modernizacji instalacji elektrycznych.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Podstawę montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 25 A oraz warunków środowiskowych. Momenty dokręcania zacisków – zgodnie z instrukcją producenta.

FAQ

• Jaką wkładkę bezpiecznikową można zastosować w tej podstawie? Podstawa przeznaczona jest do wkładek topikowych typu DII o rozmiarze 10×38 mm i prądzie znamionowym do 25 A.
• Czy podstawa posiada wskaźnik zadziałania wkładki? Nie – podstawa bezpiecznikowa nie zawiera wbudowanego wskaźnika; stan wkładki należy sprawdzać wizualnie lub za pomocą miernika.
• Jaki jest stopień ochrony IP podstawy? Stopień ochrony nie został podany w danych technicznych. Po montażu w rozdzielnicy typowo uzyskuje się IP20, jednak szczegółowe informacje znajdują się w karcie katalogowej producenta.
