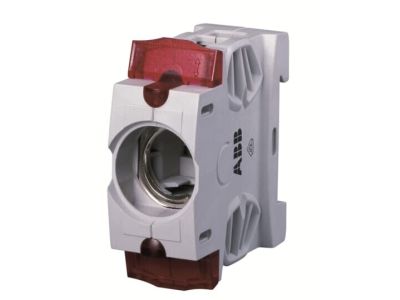

Podstawa bezpiecznikowa D02 ISS 63/1, 1P do 63A, pro M compact | 2CDE161001R1902 ABB

Alternatywny kod produktu: 2CDE161001R1902

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa D02 ISS 63/1 (symbol 2CDE161001R1902) typu 1P o prądzie znamionowym 63A to kluczowy element instalacji elektrycznych zabezpieczających obwody za pomocą wkładek bezpiecznikowych NEOZED D01/D02. Wyposażona w dwuskrzynkowe zaciski po obu stronach, umożliwia elastyczne podłączenie przewodów o przekrojach od 1,5 do 35 mm², zarówno linkowych, jak i szyn zbiorczych. Zintegrowana osłona zacisków oraz zabezpieczenie przed dotykiem zgodne z normą DGUV 3 zwiększają bezpieczeństwo obsługi.

• Prąd znamionowy 63A: Zapewnia skuteczną ochronę obwodów o średnim i wysokim obciążeniu prądowym.
• Dwuskrzynkowe zaciski (1,5–35 mm²): Umożliwiają podłączenie dwóch różnych przekrojów przewodów lub połączenie przewodu z szyną zbiorczą po obu stronach podstawy – elastyczność instalacji.
• Zabezpieczenie przed dotykiem zgodne z DGUV 3: Minimalizuje ryzyko porażenia prądem podczas obsługi i konserwacji.
• Zintegrowana osłona zacisków: Chroni połączenia przed przypadkowym dotykiem i zanieczyszczeniami, redukując ryzyko zwarć.
• Brak konieczności osobnej pokrywy montażowej: Uproszczenie montażu na szynie TH-35 (pro M compact) – oszczędność czasu i kosztów.

Zgodność z Normami

Podstawa bezpiecznikowa spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Została zaprojektowana zgodnie z normami bezpieczeństwa elektrycznego, w tym z normą DIN VDE 0636 dotyczącą podstaw bezpiecznikowych i wkładek NEOZED. Zapewnia ochronę przed dotykiem zgodnie z rozporządzeniem DGUV 3.

Zastosowanie

Podstawa bezpiecznikowa D02 ISS 63/1 znajduje zastosowanie w nowoczesnych instalacjach elektrycznych wymagających niezawodnej ochrony obwodów za pomocą bezpieczników topikowych NEOZED.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów siłowych w rozdzielnicach przemysłowych i maszynach.
• Instalacje, w których wymagane jest oddzielenie obwodów o różnym obciążeniu prądowym (np. oświetlenie + gniazda).
• Układy, gdzie konieczne jest podłączenie zarówno przewodów linkowych, jak i szyn zbiorczych.

Wskazówki Montażowe

Montaż podstawy powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Podstawę należy zamontować na szynie TH-35 (pro M compact) w rozdzielnicy. Zaciski dwuskrzynkowe pozwalają na podłączenie przewodów o różnych przekrojach – należy upewnić się, że odpowiedni przewód jest podłączony do odpowiedniego zacisku (wejście/wyjście). Dokręcenie śrub zaciskowych powinno odbywać się zgodnie z zalecanym momentem obrotowym (szczegóły w dokumentacji). Po montażu należy sprawdzić poprawność połączeń i osłonić zaciski zintegrowaną osłoną. Nie należy używać podstawy bez odpowiednich wkładek bezpiecznikowych NEOZED D01/D02.

FAQ

• Czy podstawa jest kompatybilna z wkładkami NEOZED D01? Tak, podstawa D02 ISS 63/1 jest przeznaczona do współpracy z wkładkami bezpiecznikowymi NEOZED D01 i D02 o prądzie znamionowym do 63A.
• Jakie przekroje przewodów można podłączyć do zacisków? Zaciski podstawy pozwalają na podłączenie przewodów linkowych o przekrojach od 1,5 mm² do 35 mm², zarówno po stronie wejściowej, jak i wyjściowej.
• Czy konieczna jest osobna pokrywa ochronna? Nie – podstawa wyposażona jest w zintegrowaną osłonę zacisków, która spełnia wymagania ochrony przed dotykiem (DGUV 3) i eliminuje potrzebę stosowania dodatkowej pokrywy montażowej.
