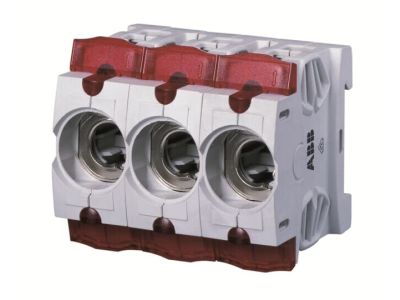

Podstawa bezpiecznikowa D01 ISS 16/3, 3P do 16A, pro M compact | 2CDE113001R1902 ABB

Alternatywny kod produktu: 2CDE113001R1902

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa D01 ISS 16/3 (symbol 2CDE113001R1902) z serii pro M compact przeznaczona jest do wkładek bezpiecznikowych NEOZED D01/D02. Prąd znamionowy do 16 A zapewnia niezawodną ochronę obwodów przed przeciążeniem i zwarciem. Dwuskrzynkowy zacisk po obu stronach umożliwia elastyczne podłączenie przewodów o przekroju 1,5–35 mm² (linka) lub szyn zbiorczych. Zintegrowana osłona zacisków zwiększa bezpieczeństwo eksploatacji. Szerokość modułu 3P (3 moduły) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy do 16 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Dwuskrzynkowy zacisk 1,5–35 mm²: możliwość podłączenia przewodów o różnych przekrojach lub jednoczesnego podłączenia przewodu i szyny zbiorczej – oszczędność miejsca i czasu montażu.
• Zintegrowana osłona zacisków: ochrona przed przypadkowym dotknięciem części czynnych, zgodna z wymaganiami DGUV 3.
• Kompatybilność z wkładkami NEOZED D01/D02: uniwersalność zastosowania przy zabezpieczaniu obwodów w budynkach mieszkalnych i przemysłowych.
• Oddzielna pokrywa nie jest wymagana: montaż bezpośrednio na tablicy rozdzielczej – redukcja liczby elementów i kosztów instalacji.

Zgodność z Normami

Podstawa spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Ochrona przed dotykiem zgodna z rozporządzeniem DGUV 3 (Deutsche Gesetzliche Unfallversicherung). Produkt przeznaczony do użytku w instalacjach niskiego napięcia zgodnie z ogólnie przyjętymi standardami branżowymi.

Zastosowanie

Podstawa bezpiecznikowa D01 ISS 16/3 znajduje zastosowanie w systemach rozdziału energii i zabezpieczeń obwodów odbiorczych. Idealna do rozdzielnic głównych, podrozdzielnic oraz tablic rozdzielczych.

• Zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych i urządzeń domowych.
• Ochrona przed zwarciem i przeciążeniem w instalacjach przemysłowych i komercyjnych.
• Rozdział energii w szafach sterowniczych i rozdzielnicach mieszkaniowych.
• Zastosowanie w systemach automatyki budynkowej jako element zabezpieczenia torów zasilania.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Podstawę montuje się na szynie TH35 (standard DIN) lub bezpośrednio na tablicy rozdzielczej. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Zaciski dwuskrzynkowe umożliwiają podłączenie przewodów linkowych o przekroju 1,5–35 mm². Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Nie wymaga stosowania dodatkowej pokrywy ochronnej.

FAQ

• Jakie wkładki bezpiecznikowe są kompatybilne z tą podstawą? Podstawa D01 ISS 16/3 jest przeznaczona do wkładek bezpiecznikowych NEOZED D01 oraz D02 o prądach do 16 A.
• Czy podstawa wymaga montażu oddzielnej pokrywy? Nie, podstawa posiada zintegrowaną osłonę zacisków i może być montowana bezpośrednio na tablicy rozdzielczej bez konieczności stosowania dodatkowej pokrywy.
• Jaki jest stopień ochrony (IP) podstawy? Producent nie podaje konkretnego stopnia IP. Podstawa przeznaczona jest do montażu w rozdzielnicy, gdzie ochrona przed dotykiem zapewniona jest przez konstrukcję obudowy i zintegrowane osłony, zgodnie z wymaganiami DGUV 3.
