Podstawa bezpiecznikowa D01 ISS 16/1, pro M compact | 2CDE111001R1902 ABB

Alternatywny kod produktu: 2CDE111001R1902

Opis i Kluczowe Cechy

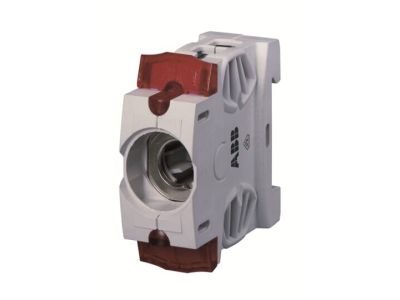

Podstawa bezpiecznikowa D01 ISS 16/1 pro M compact (symbol 2CDE111001R1902) to kompaktowe rozwiązanie dla wkładek bezpiecznikowych NEOZED D01/D02. Zapewnia ochronę przed dotykiem zgodnie z normą DGUV 3, co zwiększa bezpieczeństwo instalacji. Wyposażona w dwuskrzynkowe zaciski po obu stronach umożliwia podłączenie dwóch różnych przekrojów przewodów (1,5–35 mm², linkowe) lub połączenie bezpośrednie z szynami zbiorczymi. Zintegrowana osłona zacisków eliminuje potrzebę stosowania oddzielnej pokrywy montażowej na tablicy rozdzielczej.

• Ochrona przed dotykiem zgodna z DGUV 3: Minimalizuje ryzyko porażenia prądem podczas prac serwisowych i konserwacyjnych.
• Dwuskrzynkowe zaciski po obu stronach: Umożliwiają elastyczne podłączenie różnych przekrojów przewodów (1,5–35 mm²) lub bezpośrednie połączenie z szynami zbiorczymi.
• Zintegrowana osłona zacisków: Eliminuje konieczność stosowania dodatkowej pokrywy montażowej, ułatwiając montaż i poprawiając estetykę instalacji.
• Przeznaczenie do wkładek NEOZED D01/D02: Kompatybilna z szeroką gamą bezpieczników, zapewniając elastyczność w doborze zabezpieczeń.
• Kompaktowa budowa: Oszczędza miejsce w szafie rozdzielczej, idealna do wąskich instalacji i nowoczesnych rozwiązań modułowych.

Zgodność z Normami

Podstawa spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego oraz jest zgodna z normami dotyczącymi ochrony przed dotykiem (DGUV 3). Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi standardami.

Zastosowanie

Podstawa bezpiecznikowa D01 ISS 16/1 pro M compact znajduje zastosowanie w instalacjach elektrycznych wymagających szybkiego i bezpiecznego zabezpieczenia obwodów za pomocą wkładek NEOZED D01/D02.

• Tablice i szafy rozdzielcze w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Instalacje wymagające elastycznego podłączenia różnych przekrojów przewodów lub szyn zbiorczych.
• Ochrona obwodów oświetleniowych, gniazd wtykowych lub odbiorników o średnim poborze mocy.
• Zastosowania, gdzie priorytetem jest kompaktowa budowa i łatwość montażu.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Podstawę należy zamocować na standardowej szynie TH35, a następnie podłączyć przewody zgodnie z oznaczeniami na korpusie (zaciski przychodzące i wychodzące). Zaleca się stosowanie odpowiednich narzędzi do ściągania izolacji i dokręcania zacisków z zalecanym momentem obrotowym. Po zakończeniu montażu należy sprawdzić poprawność podłączeń i osłonić zaciski zintegrowaną pokrywą.

FAQ

• Czy podstawa jest kompatybilna z wkładkami NEOZED D01 i D02? Tak, podstawa D01 ISS 16/1 pro M compact jest przeznaczona do stosowania z wkładkami NEOZED D01 i D02, co pozwala na elastyczny dobór zabezpieczeń.
• Jakie przewody można podłączyć do zacisków? Zaciski pozwalają na podłączenie przewodów linkowych o przekrojach od 1,5 mm² do 35 mm², a także bezpośrednie połączenie z szynami zbiorczymi.
• Czy osłona zacisków jest wymagana do montażu? Nie – podstawa wyposażona jest w zintegrowaną osłonę zacisków, co eliminuje potrzebę stosowania dodatkowej pokrywy montażowej.
