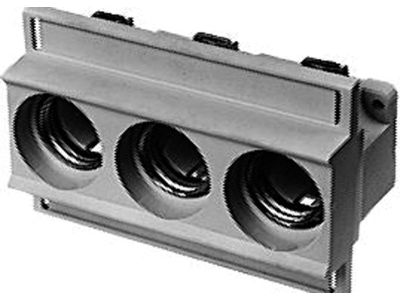

Podstawa bezpiecznikowa D0 3-bieg. PSS D02 63A 050065 | 05100014 PROTEC.class

Alternatywny kod produktu: 050065

Opis i Kluczowe Cechy

Trójbiegunowa podstawa bezpiecznikowa D0 serii PSS, oznaczona indeksem 05100014, przeznaczona do wkładek topikowych typu D02 o prądzie do 63 A. Wykonana z porcelany, zapewnia wytrzymałość mechaniczną i odporność na wysoką temperaturę. Napięcie znamionowe 400 V umożliwia stosowanie w instalacjach trójfazowych, a zaciski śrubowe 2×M5 pozwalają na podłączenie przewodów o przekroju 1,5–25 mm² Cu. Szerokość modułu nie została podana – montaż zatrzaskowy na standardową szynę TH35-7,5 (DIN EN 60715).

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o znacznym obciążeniu, odpowiednia do zabezpieczania linii zasilających i odbiorników przemysłowych.
• Napięcie znamionowe 400 V: dedykowana do sieci trójfazowych, zapewnia izolację między biegunami zgodną z wymaganiami instalacyjnymi.
• Zaciski śrubowe 2×M5 (odpowiednik podwójnego zacisku): umożliwiają niezawodne i pewne połączenie przewodów o przekroju od 1,5 do 25 mm² Cu, upraszczają rozgałęzianie obwodów.
• Materiał – porcelana: wysoka odporność na łuk elektryczny i temperatury robocze, zapewnia trwałość w długotrwałej eksploatacji.
• W zestawie osłona izolacyjna: dodatkowe zabezpieczenie przed przypadkowym dotykiem części pod napięciem, podnosi poziom bezpieczeństwa podczas obsługi.

Zgodność z Normami

Podstawa bezpiecznikowa wykonana jest zgodnie z normą EN 60269, co gwarantuje kompatybilność z wkładkami bezpiecznikowymi D0 i spełnia wymagania dla aparatury zabezpieczającej w instalacjach niskiego napięcia. Produkt posiada oznaczenie CE.

Zastosowanie

Trójbiegunowa podstawa dedykowana do montażu w rozdzielnicach przemysłowych i domowych, służy do bezpiecznego osadzania wkładek bezpiecznikowych D02. Idealna do:

• Zabezpieczania obwodów odbiorczych w instalacjach trójfazowych (np. silniki, piece, układy klimatyzacji).
• Stosowania w podrozdzielnicach jako główne zabezpieczenie przeciążeniowe i zwarciowe.
• Zastosowań w automatyce budynkowej, gdzie wymagana jest niezawodna ochrona linii sterowniczych i zasilających.
• Modernizacji istniejących rozdzielnic – kompatybilność z szyną TH35 umożliwia łatwą wymianę starszych podstaw bezpiecznikowych.

Wskazówki Montażowe

Montaż i wymiana podstawy bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Podstawę mocuje się na szynie TH35-7,5 (DIN EN 60715) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (zalecany 1,5–25 mm² Cu). Momenty dokręcania zacisków śrubowych stosować zgodnie z dokumentacją producenta (brak w danych – zaleca się dokręcanie z siłą odpowiednią dla zacisków M5, ok. 2,5–3 Nm). Po zakończeniu montażu założyć osłonę izolacyjną.

FAQ

• Jaki prąd znamionowy ma ta podstawa? Prąd znamionowy wynosi 63 A – dotyczy wkładek bezpiecznikowych typu D02.
• Jakie przewody można podłączyć do zacisków? Zaciski śrubowe 2×M5 obsługują przewody miedziane o przekroju od 1,5 do 25 mm².
• Czy osłona izolacyjna jest w zestawie? Tak, podstawa wyposażona jest w osłonę izolacyjną – zapewnia dodatkową ochronę przed dotykiem części czynnych.
