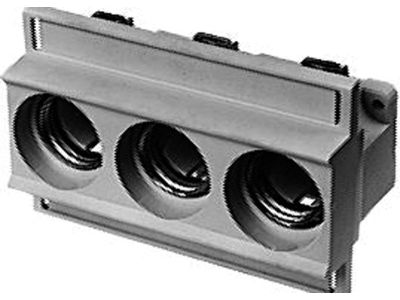

Podstawa bezpiecznikowa D0 3-bieg. PSS D01 16A 050064 | 05100015 PROTEC.class

Alternatywny kod produktu: 050064

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa D0 3-biegunowa PSS D01 16A (symbol 05100015) to element aparatury modułowej przeznaczony do instalowania wkładek bezpiecznikowych typu D01 i D02 w obwodach o napięciu znamionowym 400 V. Wykonana z porcelany, zapewnia trwałość i odporność na działanie temperatury. Prąd znamionowy 16 A gwarantuje bezpieczną pracę w standardowych obwodach odbiorczych. Montaż na szynę TH35 za pomocą zatrzasku umożliwia szybki i pewny montaż w rozdzielnicach.

• Napięcie znamionowe 400 V: odpowiednia do stosowania w obwodach trójfazowych oraz w instalacjach o podwyższonym napięciu, zapewniając bezpieczną separację.
• Trzy bieguny: umożliwiają kompleksową ochronę trzech faz w jednej obudowie, oszczędzając miejsce na szynie DIN.
• Zaciski do wkładek D01 (śruba M4, przekrój 1,5–4 mm² Cu) oraz D02 (śruby 2×M5, przekrój 1,5–25 mm² Cu): elastyczność w doborze przewodów – od cienkich do grubych, przy zachowaniu pewnego połączenia.
• Materiał porcelana: wysoka odporność na obciążenia termiczne i starzenie, co wydłuża żywotność podstawy w trudnych warunkach.
• Montaż na zatrzask na szynie TH35 (DIN EN 60715): szybki i stabilny montaż bez użycia narzędzi, ułatwiający aranżację rozdzielnicy.

Zgodność z Normami

Podstawa bezpiecznikowa wykonana jest zgodnie z normą EN 60269 oraz VDE 0636-3, co potwierdza jej bezpieczeństwo i zgodność z europejskimi wymaganiami dla sprzętu ochronnego. Posiada oznakowanie CE.

Zastosowanie

Podstawa bezpiecznikowa D0 3-biegunowa znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz budynkach mieszkalnych, gdzie wymagana jest niezawodna ochrona przeciwprądowa i przeciążeniowa.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie odbiorników trójfazowych (silniki, piece, urządzenia grzewcze).
• Instalacje w obiektach użyteczności publicznej – hale, biura, magazyny.
• Modernizacja istniejących rozdzielnic z wymianą wkładek bezpiecznikowych D0.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN EN 60715) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać do prądu znamionowego wkładek (max. 16 A). Zaciski dokręcać momentem zgodnym z dokumentacją producenta (zalecany moment dla M4: ok. 1,2 Nm, dla M5: ok. 2,0 Nm – wartości orientacyjne; stosować się do instrukcji dołączonej do produktu). Po montażu sprawdzić poprawność połączeń i zamocowanie pokryw izolacyjnych.

FAQ

• Jakie wkładki bezpiecznikowe mogę stosować w tej podstawie? Podstawa jest przystosowana do wkładek typu D01 (do 16 A) oraz D02 (do 25 A, ograniczone prądem znamionowym podstawy 16 A). Wkładki należy dobierać do prądu obciążenia.
• Czy podstawa nadaje się do montażu w rozdzielnicach natynkowych? Tak, podstawa montowana jest na szynie TH35, która znajduje się w rozdzielnicach zarówno natynkowych, jak i podtynkowych. Należy upewnić się, że rozdzielnica posiada odpowiednią przestrzeń na trzy moduły (szerokość nie podana, ale standardowo 3×17,5 mm).
• Jaki jest stopień ochrony podstawy? W danych technicznych nie podano stopnia IP. Standardowo aparatura montowana wewnątrz rozdzielnicy ma ochronę IP20. W przypadku montażu na zewnątrz należy zastosować rozdzielnicę o odpowiednim stopniu ochrony.
