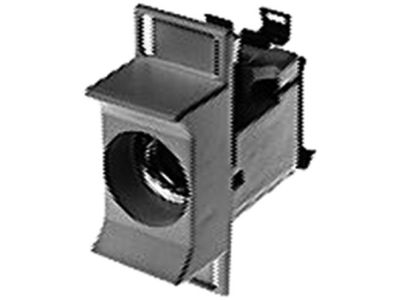

Podstawa bezpiecznikowa D0 1-bieg. PSS D02 63A 050063 | 05100013 PROTEC.class

Alternatywny kod produktu: 050063

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa D0 1-biegowa typu PSS D02 o prądzie znamionowym 63 A i napięciu znamionowym 400 V, przeznaczona do montażu na szynie DIN TH35-7,5. Wykonana z porcelany, zapewniającej wysoką odporność termiczną i izolacyjność. Wyposażona w podwójne zaciski śrubowe 2×M5 oraz osłonę izolacyjną w zestawie, co ułatwia bezpieczne podłączenie przewodów o przekroju do 25 mm².

• Prąd znamionowy 63 A: umożliwia bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, bez ryzyka przegrzania podstawy.
• Napięcie znamionowe 400 V: odpowiednia do stosowania w instalacjach trójfazowych i obwodach rozdzielczych.
• Podwójne zaciski śrubowe 2×M5 (przekrój 1,5-25 mm² Cu): elastyczność w podłączaniu przewodów o różnym przekroju, ułatwia prowadzenie instalacji.
• Osłona izolacyjna w zestawie: zwiększa bezpieczeństwo użytkowania poprzez ochronę przed przypadkowym dotknięciem części pod napięciem.
• Materiał: porcelana: wysoka wytrzymałość mechaniczna i termiczna, odporność na starzenie i działanie łuku elektrycznego.

Zgodność z Normami

Podstawa bezpiecznikowa wykonana zgodnie z normą EN 60269 oraz VDE 0636-3, co gwarantuje zgodność z europejskimi wymaganiami dla wkładek bezpiecznikowych i podstaw. Produkt posiada certyfikację CE.

Zastosowanie

Podstawa przeznaczona do współpracy z wkładkami bezpiecznikowymi D0 z gwintem D02. Idealna w rozdzielnicach głównych i podrozdzielnicach, w instalacjach przemysłowych oraz budynkach użyteczności publicznej.

• Zabezpieczenie obwodów odbiorczych przed przeciążeniem i zwarciem w instalacjach trójfazowych 230/400 V.
• Ochrona przewodów i urządzeń w szafach sterowniczych oraz rozdzielnicach modułowych.
• Zastosowanie w systemach automatyki budynkowej i infrastrukturze technicznej obiektów.
• Montaż w miejscach wymagających wysokiej niezawodności i trwałości, np. w halach produkcyjnych, magazynach, budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż i serwis może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Podstawę należy zamocować na szynie TH35-7,5 (DIN EN 60715) – mocowanie na zatrzask. Przekrój przewodów dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta. Upewnić się, że osłona izolacyjna jest prawidłowo zamocowana przed załączeniem napięcia.

FAQ

• Czy osłona izolacyjna jest dołączona do podstawy? Tak, osłona izolacyjna znajduje się w zestawie – dotyczy wersji D02, w którą wyposażona jest opisana podstawa.
• Jaki maksymalny przekrój przewodu można podłączyć? Dla zacisków 2×M5 maksymalny przekrój wynosi 25 mm² w przypadku przewodów miedzianych.
• Czy podstawę można montować na standardowej szynie DIN 35 mm? Tak, produkt jest przystosowany do montażu na szynie TH35-7,5 (zgodnej z DIN EN 60715) – mocowanie na zatrzask.
