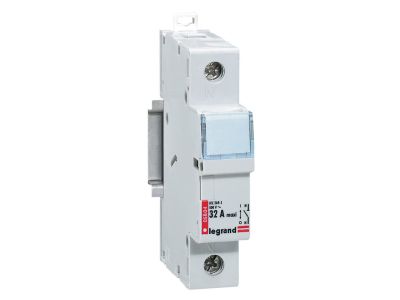

Podstawa bezpiecznikowa biegun N RB304 | 005804 Legrand

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa biegun N RB304 (symbol 005804) to jednobiegunowa podstawa do wkładek cylindrycznych przemysłowych typu aM i gG, wyposażona w element zwierający na biegunie N. Przeznaczona do napięcia 500 V~ i montażu na szynie TH35 w rozdzielnicach. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w szafie. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach.

• Napięcie 500 V~: Bezpieczna praca w obwodach prądu przemiennego o podwyższonym napięciu, typowych dla instalacji przemysłowych i budynkowych.
• Element zwierający na biegunie N: Umożliwia odłączenie przewodu neutralnego przy wyjętej wkładce topikowej, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Zgodność z wkładkami aM i gG (8,5×31,5 mm i 10×38 mm): Uniwersalność zastosowania – wkładki topikowe (zamawiane oddzielnie) można dobrać do charakterystyki zabezpieczanego obwodu.
• Zdolność zwarciowa Icc – 20 kA (8,5×31,5) / 100 kA (10×38): Wysoka skuteczność wyłączania w przypadku zwarcia, dopasowana do rozmiaru zastosowanej wkładki.
• Okienko do opisu: Ułatwia identyfikację i oznakowanie obwodu w rozdzielnicy, co przyspiesza późniejszy serwis.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem po zamontowaniu w rozdzielnicy.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Podstawa bezpiecznikowa RB304 spełnia wymagania norm IEC 60269‑2/2.1, NF C 63‑210 oraz IEC 60947‑3. Produkt posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Podstawa bezpiecznikowa biegun N RB304 znajduje zastosowanie w rozdzielnicach elektrycznych jako element zabezpieczający przewód neutralny. Sprawdza się w instalacjach wymagających odłączalnego N oraz w obwodach z wyłącznikami różnicowoprądowymi.

• Ochrona przewodu neutralnego w układach TN‑S, TN‑C‑S, TT.
• Jako podstawa bezpiecznikowa w rozdzielnicach budynkowych i przemysłowych.
• W obwodach wymagających odłączania N podczas prac konserwacyjnych.
• W połączeniu z bezpiecznikami głównymi i rozłącznikami w szafach sterowniczych.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej RB304 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Produkt mocowany jest na szynie DIN TH35 (zgodnie z dokumentacją producenta). Przed przystąpieniem do prac należy sprawdzić, czy przewody neutralne są prawidłowo przyłączone do zacisków. Dobór przekroju przewodów musi odpowiadać prądowi obciążenia i charakterystyce wkładki topikowej. Wkładki topikowe zamawiane są oddzielnie i muszą być dobrane do konkretnego obwodu.

FAQ

• Czy podstawa jest przystosowana do pracy z wkładkami 8,5×31,5 i 10×38? Tak, RB304 obsługuje oba rozmiary wkładek cylindrycznych (aM i gG). Zdolność zwarciowa wynosi odpowiednio 20 kA i 100 kA.
• Jaki jest stopień ochrony (IP) podstawy? Stopień ochrony IP20, co oznacza ochronę przed dostępem palcem i ciałami stałymi >12,5 mm. Po zamontowaniu w rozdzielnicy obudowa zapewnia wyższy stopień ochrony.
• Co oznacza element zwierający na biegunie N? W standardowej pracy przewód neutralny jest zwierany (zmostkowany) wewnątrz podstawy. Po wyjęciu wkładki topikowej mostek zostaje rozłączony, co umożliwia bezpieczne odłączenie N bez konieczności demontażu przewodów.
