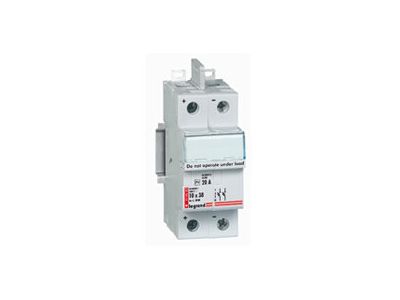

Podstawa bezpiecznikowa 2p 1000VDC PV | 414682 Legrand

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa 414682 to dwubiegunowe urządzenie przeznaczone do instalacji fotowoltaicznych, zaprojektowane na napięcie 1000 V DC i prąd znamionowy 20 A. Współpracuje z wkładkami bezpiecznikowymi 10x38 mm, oferuje kategorię pracy DC 20B oraz zdolność zwarciową 50 kA. Zajmuje 2 moduły na szynie TH35, co ułatwia integrację w rozdzielnicach.

• Napięcie znamionowe 1000 V DC: zapewnia bezpieczną pracę w wysokonapięciowych obwodach stałoprądowych typowych dla systemów fotowoltaicznych bez ryzyka przeskoku łuku.
• Prąd znamionowy 20 A: odpowiedni do zabezpieczania stringów paneli PV o umiarkowanym obciążeniu, gwarantuje stabilną pracę bez przegrzewania styków.
• Kategoria pracy DC 20B (EN 60947-3): gwarantuje niezawodne wyłączanie obwodów prądu stałego, co jest krytyczne w instalacjach PV.
• Zdolność zwarciowa 50 kA (EN 60269-1): wysoka odporność na zwarcia chroni instalację i podłączone urządzenia przed uszkodzeniami nawet przy ekstremalnych warunkach.
• Współpraca z wkładkami 10x38 mm: uniwersalność i łatwa wymiana wkładek bezpiecznikowych, upraszcza konserwację i serwis.

Zgodność z Normami

Podstawa bezpiecznikowa 414682 spełnia wymagania norm EN 60947-3 (łączniki) oraz EN 60269-1 (bezpieczniki), co potwierdza jej bezpieczeństwo i zgodność z europejskimi standardami dla instalacji fotowoltaicznych.

Zastosowanie

Podstawa bezpiecznikowa 414682 znajduje zastosowanie w systemach fotowoltaicznych jako zabezpieczenie nadprądowe obwodów DC.

• Ochrona stringów paneli fotowoltaicznych przed zwarciem i przeciążeniem.
• Stosowana w rozdzielnicach DC instalacji PV jako zabezpieczenie główne lub odgałęźne.
• Zabezpieczenie przewodów i inwerterów przed skutkami zwarć w obwodach wysokonapięciowych prądu stałego.
• Możliwość zastosowania jako odłącznik bezpiecznikowy w obwodach stałoprądowych o napięciu do 1000 V DC.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej 414682 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia od instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami oraz prądem znamionowym 20 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przed przystąpieniem do jakichkolwiek prac serwisowych należy odłączyć zasilanie DC.

FAQ

• Jakie wkładki bezpiecznikowe są kompatybilne z podstawą 414682? Podstawa współpracuje z wkładkami cylindrycznymi 10x38 mm o prądzie znamionowym do 20 A, przeznaczonymi do pracy w obwodach prądu stałego.
• Jaka jest kategoria użytkowania tego produktu? Kategoria pracy DC 20B zgodnie z EN 60947-3, co oznacza zdolność do wyłączania obwodów prądu stałego przy znamionowym napięciu i prądzie.
• Czy podstawę można stosować w instalacjach prądu zmiennego (AC)? Nie, produkt jest zaprojektowany wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 1000 V. Stosowanie w AC może prowadzić do uszkodzenia i stanowić zagrożenie.
