Podstawa bezpiecznikowa 22x58mm 125A 3P | DF223VC Schneider Electric

Opis i Kluczowe Cechy

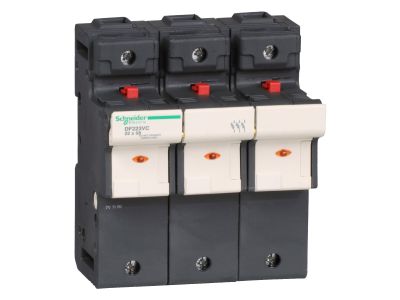

Podstawa bezpiecznikowa modułowa TeSys DF, model DF223VC, to trójbiegunowy (3P) nośnik bezpieczników przeznaczony do ochrony obwodów sterowania. Zaprojektowana dla wkładek bezpiecznikowych 22x58 mm ze zwężką, zapewnia bezpieczną pracę przy prądzie do 125 A i napięciu 690 V. Kompaktowa szerokość 105 mm pozwala na oszczędność miejsca w rozdzielnicach modułowych. Montaż na szynie DIN 35 mm i łączenie za pomocą zacisków śrubowych ułatwia instalację i gwarantuje trwałe połączenia.

• Prąd znamionowy 125 A: Zabezpiecza obwody o znacznym obciążeniu – idealna do zastosowań przemysłowych i w maszynach, gdzie wymagana jest ciągłość pracy przy wysokich prądach.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w instalacjach o podwyższonym napięciu, typowych dla zakładów produkcyjnych i obiektów infrastrukturalnych.
• Szerokość 105 mm (3 moduły): Kompaktowa budowa minimalizuje zajmowaną przestrzeń w szafie sterowniczej, ułatwiając rozplanowanie aparatury i kanałów kablowych.
• Prąd zwarciowy do 120 kA @400 V: Wysoka zdolność zwarciowa gwarantuje bezpieczeństwo i niezawodność nawet w przypadku awarii sieci – ogranicza ryzyko uszkodzenia dalszych elementów instalacji.
• Możliwość rozbudowy o moduł sygnalizacji DF22AM* (sprzedawany osobno): Opcjonalny moduł styków pomocniczych wczesnego wyłączenia z diodą LED umożliwia szybką identyfikację przepalonego bezpiecznika, skracając czas przestoju.

Zgodność z Normami

Podstawa bezpiecznikowa DF223VC posiada certyfikaty zgodności z normami IEC, UL, CSA oraz EAC, co potwierdza jej bezpieczeństwo i przydatność w instalacjach elektrycznych na całym świecie. Produkt spełnia wymagania dyrektyw Unii Europejskiej i jest oznaczony znakiem CE.

Zastosowanie

Podstawa bezpiecznikowa TeSys DF znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów sterowania przed przeciążeniem i zwarciem. Sprawdza się w rozdzielnicach głównych, szafach sterowniczych i tablicach modułowych.

• Ochrona obwodów sterowania maszyn i urządzeń przemysłowych przed przeciążeniem i zwarciem – np. w napędach, przenośnikach, obrabiarkach.
• Zabezpieczenie linii zasilających w rozdzielnicach modułowych w budynkach komercyjnych i przemysłowych.
• Jako element w systemach automatyki budynkowej – do ochrony obwodów oświetlenia, wentylacji czy klimatyzacji.
• W instalacjach wymagających redundantnych zabezpieczeń – możliwość łączenia w zestawy z wkładkami bezpiecznikowymi gG lub aM (22x58 mm).

Wskazówki Montażowe

Montaż i wszelkie prace przy podstawie bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN 35 mm (TH35) w pozycji pionowej lub poziomej. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do obciążenia prądowego (maks. 125 A). Przed założeniem wkładki bezpiecznikowej upewnij się, że jest ona prawidłowo osadzona w gniazdach – stosuj wyłącznie wkładki ze zwężką 22x58 mm.

FAQ

• Czy podstawa ma wbudowaną sygnalizację przepalenia bezpiecznika? Nie, podstawa DF223VC nie posiada wbudowanej sygnalizacji. Można ją jednak do wyposażyć w opcjonalny moduł styków pomocniczych DF22AM* (sprzedawany osobno), który umożliwia sygnalizację optyczną za pomocą diody LED oraz przekazanie sygnału do systemu sterowania.
• Jaki stopień ochrony IP ma podstawa bezpiecznikowa? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcami i przed ciałami stałymi o średnicy powyżej 12,5 mm. W przypadku zastosowania w trudniejszych warunkach należy zapewnić dodatkową obudowę.
• Jakie wkładki bezpiecznikowe mogę stosować? Podstawa przeznaczona jest do wkładek bezpiecznikowych z tzw. zwężką, o wymiarach 22x58 mm, o prądzie do 125 A. Zalecane są wkładki typu gG (ogólnego przeznaczenia) oraz aM (do zabezpieczania obwodów silnikowych). Używanie bezpieczników bez zwężki może uniemożliwić prawidłowe osadzenie i grozić przegrzaniem.
