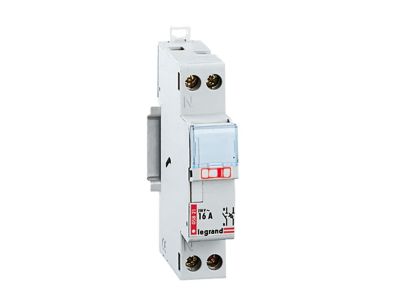

Podstawa bezpiecznikowa 1P+N 16 A RB 321 | 005821 Legrand

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa RB 321 (symbol 005821) to jednobiegunowy moduł 1P+N przeznaczony do montażu na szynie DIN w rozdzielnicach. Prąd znamionowy 16 A umożliwia bezpieczną pracę w obwodach domowych o znacznym obciążeniu, bez ryzyka przegrzania wkładki topikowej. Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a wbudowane złącze N z elementem zwierającym upraszcza instalację.

• Prąd znamionowy 16 A: gwarantuje pewne zabezpieczenie obwodów przed przeciążeniem i zwarciem przy użyciu wkładek topikowych 10,3 x 25,8 mm (wkładki zamawiane oddzielnie).
• Sygnalizacja przepalenia wkładki: ułatwia szybką lokalizację uszkodzonego obwodu i przyspiesza prace serwisowe.
• Biegun N wyposażony w element zwierający: zapewnia ciągłość przewodu neutralnego podczas przepalenia wkładki, zwiększając bezpieczeństwo instalacji.
• Stopień ochrony IP20: chroni przed dostępem do części pod napięciem w typowych warunkach wnętrza rozdzielnicy.
• Szerokość 1 modułu (17,5 mm): pozwala na gęste zagęszczenie aparatury przy jednoczesnym zachowaniu przejrzystości szafy.

Zgodność z Normami

Podstawa bezpiecznikowa RB 321 została zaprojektowana zgodnie z normą NF C 61-201, co potwierdza jej przydatność do stosowania w instalacjach niskiego napięcia. Posiada certyfikat CE, spełniając tym samym podstawowe wymagania dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Podstawa bezpiecznikowa 1P+N znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej z możliwością szybkiej wymiany wkładki. Dzięki sygnalizacji przepalenia sprawdza się szczególnie w obwodach wymagających bieżącego monitorowania stanu zabezpieczenia.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz użytkowych.
• Zabezpieczenie linii zasilających odbiorniki stałe, np. piece grzewcze, bojlery elektryczne.
• Stosowanie w rozdzielnicach podlicznikowych jako bezpiecznik główny lub odgałęźny.
• Zastosowanie w prostych układach automatyki budynkowej tam, gdzie wymagana jest szybka diagnostyka awarii.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej RB 321 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony dostosowanym do warunków otoczenia. Przekrój przewodów dobierz zgodnie z obciążeniem obwodu i wartością prądu znamionowego (max. 16 A). Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów – postępuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy podstawa bezpiecznikowa RB 321 sygnalizuje przepalenie wkładki? Tak, posiada wbudowaną funkcję sygnalizacji przepalenia – po zadziałaniu wkładki topikowej wskaźnik (np. czerwony element) wyraźnie informuje o konieczności wymiany.
• Jaki jest stopień ochrony podstawy? Deklarowany stopień ochrony to IP20, co oznacza ochronę przed dostępem do części pod napięciem palcami oraz przed wnikaniem stałych ciał obcych o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu we wnętrzu rozdzielnicy.
• Jakie wkładki topikowe można stosować? Podstawa jest przystosowana do wkładek topikowych o wymiarach 10,3 x 25,8 mm (tzw. wkładki cylindryczne) o prądzie znamionowym do 16 A. Wkładki nie są dołączone do zestawu – należy je zamówić oddzielnie.
