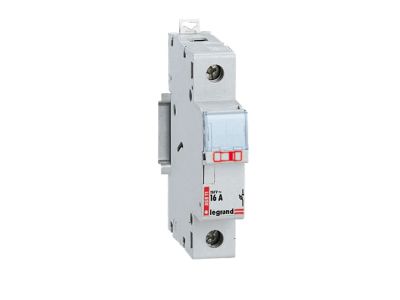

Podstawa bezpiecznikowa 1P 16 A 250 V RB 311 | 005811 Legrand

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa RB 311 (symbol 005811) to jednobiegunowa podstawa do wkładek topikowych o prądzie znamionowym 16 A i napięciu 250 V. Zapewnia bezpieczne zabezpieczenie obwodów w instalacjach domowych i przemysłowych, a jej szerokość 1 modułu (17,5 mm) umożliwia oszczędność miejsca w rozdzielnicy. Zintegrowana sygnalizacja przepalenia wkładki oraz biegun N z elementem zwierającym ułatwiają diagnostykę i okablowanie.

• Prąd znamionowy 16 A: Gwarantuje pewne zabezpieczenie obwodów o standardowym obciążeniu bez ryzyka przegrzania.
• Napięcie znamionowe 250 V: Odpowiada typowym napięciom sieciowym w instalacjach niskiego napięcia.
• Szerokość 1 modułu (17,5 mm): Minimalizuje zajmowaną przestrzeń na szynie TH35, ułatwia rozbudowę rozdzielnicy.
• Zintegrowana sygnalizacja przepalenia wkładki: Umożliwia szybkie zlokalizowanie przepalonego bezpiecznika bez użycia miernika.
• Biegun N z elementem zwierającym: Upraszcza okablowanie w obwodach jednofazowych, zapewniając ciągłość przewodu neutralnego.
• Wkładki topikowe 10,3 x 25,8 mm (nie w komplecie): Kompatybilność z popularnym standardem wkładek domowych, łatwa dostępność części zamiennych.

Zgodność z Normami

Podstawa bezpiecznikowa RB 311 spełnia wymagania normy NF C 61-201, co potwierdza jej bezpieczeństwo i zgodność z europejskimi standardami instalacyjnymi. Produkt posiada deklarację zgodności CE.

Zastosowanie

Podstawa bezpiecznikowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne zabezpieczenie obwodów przed przeciążeniem i zwarciem. Idealnie sprawdza się w:

• Instalacjach domowych – zabezpieczenie obwodów gniazd wtyczkowych, oświetlenia i innych odbiorników.
• Rozdzielnicach piętrowych i budynkach mieszkalnych – jako element zabezpieczenia głównego lub pomocniczego.
• Małych obiektach przemysłowych i usługowych – ochrona obwodów sterowania i zasilania.
• Systemach automatyki budynkowej – zabezpieczenie szaf sterowniczych i modułów wykonawczych.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej RB 311 powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami do prądu 16 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta na opakowaniu. Przed jakąkolwiek ingerencją bezwzględnie odłącz wszystkie bieguny napięcia.

FAQ

• Czy podstawa bezpiecznikowa RB 311 ma sygnalizację przepalonej wkładki? Tak, podstawa została wyposażona w mechanizm sygnalizacji optycznej, który wskazuje przepalenie wkładki topikowej – ułatwia to diagnostykę bez konieczności demontażu.
• Jakiego typu wkładki topikowe można stosować? Podstawa przeznaczona jest dla wkładek topikowych domowych o wymiarach 10,3 x 25,8 mm i prądzie maksymalnym 16 A. Wkładki nie są dołączone do zestawu i należy je zamówić oddzielnie.
• Co oznacza biegun N z elementem zwierającym? Oznacza to, że w podstawie zintegrowano zwarty (mostkowany) zacisk neutralny. Dzięki temu nie trzeba dodatkowo mostkować przewodu N – upraszcza to montaż w obwodach jednofazowych.
