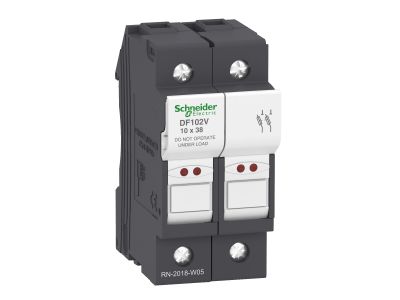

Podstawa bezpiecznikowa 10x38mm 2P 32A | DF102V Schneider Electric

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa DF102V przeznaczona jest do montażu wkładek topikowych o wymiarach 10x38 mm. Dwa bieguny i prąd znamionowy 32 A zapewniają bezpieczne zabezpieczenie obwodów przed skutkami zwarć i przeciążeń. Konstrukcja umożliwia szybki montaż na szynie TH35 oraz łatwą identyfikację dzięki czytelnemu oznaczeniu symbolu.

• Wkładki 10x38 mm: kompatybilność z popularnym standardem wkładek topikowych, co ułatwia dobór i wymianę bezpieczników.
• 2 bieguny (2P): jednoczesne rozłączanie obu przewodów fazowych – zwiększa bezpieczeństwo podczas prac serwisowych.
• Prąd znamionowy 32 A: odpowiedni do zabezpieczania obwodów o średnim obciążeniu, np. w instalacjach oświetleniowych lub gniazd wtyczkowych.
• Kompaktowa obudowa modułowa: oszczędność miejsca w rozdzielnicy (szerokość zgodna z systemem modułowym – parametry według dokumentacji).
• Oznaczenie symbolu DF102V: ułatwia identyfikację produktu przy zamawianiu i w trakcie eksploatacji.

Zgodność z Normami

Podstawa bezpiecznikowa DF102V została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Spełnia wymagania norm dotyczących aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Podstawa przeznaczona jest do ochrony przewodów i odbiorników przed prądami przeciążeniowymi i zwarciowymi w rozdzielnicach budynkowych oraz przemysłowych. Stosowana w obwodach wymagających odłączania obu biegunów.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i usługowych.
• Ochrona linii zasilających urządzenia sterujące (styczniki, przekaźniki, PLC) przed zwarciami.
• Stosowanie w rozdzielnicach podlicznikowych oraz szafach sterowniczych w instalacjach przemysłowych.
• Zabezpieczanie obwodów sygnalizacji i automatyki budynkowej o prądzie do 32 A.

Wskazówki Montażowe

Montaż i wymiana podstawy bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie znajduje się pod napięciem. Podstawę mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać do prądu znamionowego 32 A oraz rodzaju zabezpieczenia. Moment dokręcania zacisków oraz typ i przekrój przewodów – zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie wkładki topikowe pasują do podstawy DF102V? Podstawa jest przeznaczona do wkładek bezpiecznikowych o wymiarach 10x38 mm, z prądem znamionowym dostosowanym do obwodu (maksymalnie 32 A). Wkładki muszą spełniać odpowiednie normy (np. IEC 60269).
• Jaka jest liczba biegunów? Podstawa ma dwa bieguny (2P), co umożliwia jednoczesne odłączenie obu przewodów fazowych. Stosowana najczęściej w obwodach jednofazowych, gdzie wymagane jest rozłączanie L i N (przy zasilaniu fazowym i neutralnym).
• Czy podstawa ma wbudowaną sygnalizację przepalenia wkładki? DF102V nie posiada wbudowanej sygnalizacji. Stan bezpiecznika należy sprawdzić wzrokowo lub za pomocą miernika po wyjęciu wkładki.
