Podstawa bezpiecznikowa 10x38mm 1P 1000VDC, TeSys K, D | DF101PV Schneider Electric

Opis i Kluczowe Cechy

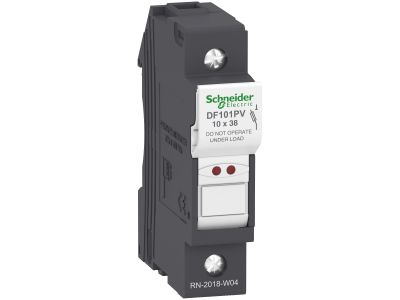

Podstawa bezpiecznikowa DF101PV z serii TeSys K przeznaczona jest do wkładek bezpiecznikowych o wymiarach 10x38 mm. Urządzenie jednobiegunowe (1P) o napięciu znamionowym 1000 V DC zapewnia bezpieczną i niezawodną ochronę obwodów prądu stałego, m.in. w instalacjach fotowoltaicznych. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Napięcie znamionowe 1000 V DC: przeznaczona do pracy w obwodach wysokiego napięcia stałego, co umożliwia bezpieczne zabezpieczenie instalacji fotowoltaicznych, trakcyjnych i przemysłowych.
• Rozmiar wkładki 10x38 mm: standardowy wymiar ułatwiający dobór i wymianę bezpieczników – szeroka dostępność wkładek na rynku.
• Konstrukcja jednobiegunowa (1P): oszczędza miejsce na szynie DIN i umożliwia precyzyjne zabezpieczenie poszczególnych gałęzi obwodów DC.
• Seria TeSys K: sprawdzona linia aparatury modułowej gwarantująca jakość wykonania i długotrwałą niezawodność w trudnych warunkach eksploatacyjnych.
• Montaż na szynie TH35: szybki i prosty montaż w standardowych rozdzielnicach – kompatybilność z popularnym systemem mocowania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane podstawom bezpiecznikowym stosowanym w instalacjach prądu stałego, co potwierdza jego bezpieczeństwo i niezawodność.

Zastosowanie

Podstawa bezpiecznikowa DF101PV znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie nadprądowe obwodów prądu stałego. Sprawdza się szczególnie w instalacjach fotowoltaicznych, systemach zasilania awaryjnego oraz rozdzielnicach DC.

• Zabezpieczenie stringów paneli fotowoltaicznych – ochrona modułów i inwerterów przed skutkami zwarć i przeciążeń.
• Systemy zasilania awaryjnego (UPS, baterie akumulatorów) – odcinanie uszkodzonych gałęzi bez ryzyka porażenia.
• Przemysłowe szafy sterownicze z obwodami sterowania 24–1000 V DC.
• Instalacje trakcyjne i elektroenergetyczne gdzie wymagane jest bezpieczne łączenie oraz wymiana wkładek bezpiecznikowych.

Wskazówki Montażowe

Montaż i wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Podstawę mocuje się na szynie DIN TH35 (35 mm). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia zgodnie z zaleceniami producenta wkładek bezpiecznikowych. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną – zbyt mocne dokręcenie może uszkodzić obudowę, zbyt słabe pogorszyć połączenie.

FAQ

• Czy podstawa DF101PV może być używana w obwodach prądu przemiennego? Nie, urządzenie jest przystosowane wyłącznie do prądu stałego (DC) o napięciu do 1000 V. Stosowanie w sieci AC grozi uszkodzeniem i utratą bezpieczeństwa.
• Jaki jest stopień ochrony podstawy? Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowo przyjmuje się stopień ochrony IP20 – chroni przed dotknięciem palcem, ale nie jest odporna na wilgoć ani pył. Dokładne dane należy sprawdzić w dokumentacji technicznej producenta.
• Jakie wkładki bezpiecznikowe można montować? Podstawa współpracuje z wkładkami cylindrycznymi o wymiarach 10x38 mm. Dobór charakterystyki (np. gG, aM) i prądu znamionowego zależy od zabezpieczanego obwodu – zawsze należy stosować wkładki zgodne z przeznaczeniem i normami.
