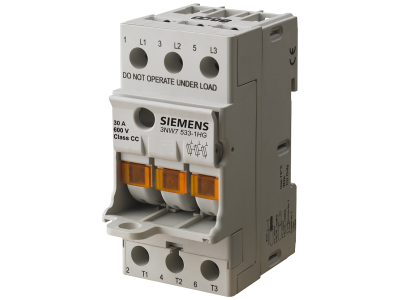

Uchwyt do bezpieczników cylindrycznych, 10x38 mm, 3-bieg., In: 32 A, Un AC: 690 V, SENTRON | 3NW7033-1 Siemens

Alternatywny kod produktu: 3NW70331

Opis i Kluczowe Cechy

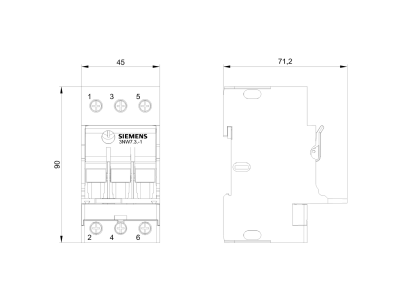

Uchwyt do bezpieczników cylindrycznych Siemens SENTRON (symbol 3NW7033-1) przeznaczony jest do wkładek 10x38 mm w konfiguracji 3-biegunowej. Prąd znamionowy 32 A i napięcie 690 V AC sprawiają, że sprawdza się w przemysłowych obwodach o dużym obciążeniu. Dzięki wbudowanemu miejscu na zapasowe bezpieczniki oraz pulsującej diodzie LED sygnalizującej wyzwolenie, urządzenie ułatwia szybką wymianę i diagnostykę. Producent nie podał szerokości modułu – wymiary należy zweryfikować w karcie katalogowej.

• Prąd znamionowy 32 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, gwarantując odpowiednią izolację.
• 3-biegunowa konstrukcja: Chroni jednocześnie trzy fazy w układach trójfazowych, upraszczając zabezpieczenie.
• Miejsce na zapasowe bezpieczniki w module wsuwanym: Skraca czas wymiany wkładki – zapasowe bezpieczniki są zawsze pod ręką.
• Pulsująca dioda LED sygnalizująca wyzwolenie: Pozwala szybko zlokalizować przepaloną wkładkę nawet w trudno dostępnych rozdzielnicach, co przyspiesza diagnostykę.

Zgodność z Normami

Uchwyt 3NW7033-1 jest zgodny z normami IEC 60269-1, -2 i -3 oraz spełnia wymagania normy UL 512. Posiada certyfikat CE i jest dopuszczony jako odłącznik bezpiecznikowy. Uwaga: nie jest przeznaczony do łączenia pod obciążeniem – do tego celu Siemens oferuje dedykowane rozwiązania, np. serię 3KF.

Zastosowanie

Uchwyt SENTRON znajduje zastosowanie w przemysłowych systemach rozdziału energii, gdzie wymagana jest selektywna ochrona obwodów. Idealny do:

• Ochrony obwodów odbiorczych w szafach sterowniczych i rozdzielnicach głównych.
• Zabezpieczania silników, transformatorów i innych urządzeń przemysłowych przed przeciążeniami i zwarciami.
• Stosowania jako odłącznik bezpiecznikowy w instalacjach, gdzie nie występują przełączenia pod obciążeniem (wymagane odłączenie napięcia przed wymianą wkładki).
• Zastosowań wymagających szybkiej identyfikacji przepalonego bezpiecznika dzięki pulsującej diodzie LED – np. w rozdzielnicach z ograniczonym dostępem.

Wskazówki Montażowe

Montaż uchwytu 3NW7033-1 powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 32 A i warunków instalacji. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta. Nie używać do łączenia pod obciążeniem – wymiana wkładki bezpiecznikowej tylko przy odłączonym napięciu.

FAQ

• Czy uchwyt ma sygnalizację wyzwolenia bezpiecznika? Tak, model 3NW7033-1 wyposażony jest w pulsującą diodę LED, która informuje o przepaleniu wkładki, co ułatwia szybką lokalizację uszkodzonego obwodu.
• Jaki stopień ochrony ma ten uchwyt? W danych katalogowych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicach osiąga IP20, jednak dokładne dane należy sprawdzić w dokumentacji technicznej.
• Czy można go używać do rozłączania obwodu pod obciążeniem? Nie, uchwyt jest przeznaczony wyłącznie jako odłącznik bezpiecznikowy. Nie wolno nim łączyć ani rozłączać prądu pod obciążeniem – do tego celu należy stosować odpowiednie przełączniki obciążenia, np. z serii Siemens 3KF.
