Podstawa bezpiecz. D 1-bieg. 63A PSS DIII 63A 1P E33 gL/gG 050301 | 05100304 PROTEC.class

Alternatywny kod produktu: 050301

Opis i Kluczowe Cechy

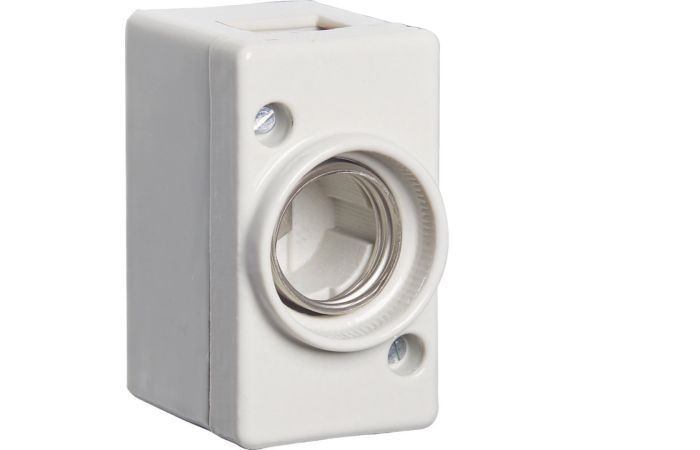

Podstawa bezpiecznikowa DIII 1-biegunowa PSS DIII 63A 1P E33 gL/gG (symbol 05100304) przeznaczona jest do montażu wkładek topikowych typu DIII o prądzie znamionowym do 63 A. Wykonana z porcelany, zapewnia wysoką izolacyjność i odporność termiczną. Montaż na szynie TH35-7,5 (DIN EN 60715) ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 63 A: Bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania podstawy przy prawidłowym doborze wkładki.
• Napięcie znamionowe 500 V: Przeznaczona do instalacji niskiego napięcia, zapewnia odpowiedni poziom izolacji dla typowych sieci zasilających (np. 400/230 V).
• Zaciski śrubowe 2×M5 (przekrój 2,5–25 mm² Cu): Umożliwiają podłączenie przewodów o różnym przekroju – od cienkich sterowniczych po grube zasilające; podwójne zaciski ułatwiają szeregowanie.
• Montaż na zatrzask na szynę TH35-7,5 (DIN EN 60715): Szybki i pewny montaż bez użycia narzędzi, zgodny z europejskim standardem mocowania aparatury modułowej.
• Materiał – porcelana: Wysoka odporność na temperatury pracy oraz doskonałe własności izolacyjne, co zwiększa trwałość i bezpieczeństwo w długotrwałej eksploatacji.

Zgodność z Normami

Podstawa bezpiecznikowa wykonana jest zgodnie z normami EN 60269 oraz VDE 0636-3 (część ogólna i wymagania dla wkładek D). System mocowania spełnia wymagania DIN EN 60715 dla szyn TH35. Produkt posiada oznakowanie CE.

Zastosowanie

Podstawa DIII dedykowana jest do zabezpieczania obwodów odbiorczych przed skutkami zwarć i przeciążeń. Sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych.

• Zabezpieczanie obwodów oświetleniowych, gniazd wtyczkowych oraz linii zasilających odbiorniki stałe.
• Ochrona przed zwarciem i przeciążeniem w rozdzielnicach głównych i podrozdzielnicach – 1-biegunowa wersja dla obwodów fazowych.
• Stosowanie jako element wyjściowy w ciągach bezpiecznikowych z wkładkami gL/gG o charakterystyce ogólnego przeznaczenia.
• Montaż w szafach sterowniczych i automatyce budynkowej, jako zabezpieczenie obwodów pomocniczych.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Podstawę należy zatrzasnąć na szynie montażowej TH35-7,5 (DIN EN 60715). Przekrój podłączanych przewodów miedzianych musi być dobrany do prądu znamionowego wkładki (zalecany zakres 2,5–25 mm²). Śruby zacisków (M5) dokręcaj momentem zgodnym z dokumentacją producenta – dla danych technicznych sprawdź kartę katalogową. Po montażu załóż opcjonalną osłonę izolacyjną DIII (kod 05100307), aby zwiększyć ochronę przed przypadkowym dotknięciem części czynnych.

FAQ

• Jaki typ wkładek topikowych jest przeznaczony do tej podstawy? Podstawa DIII jest dedykowana dla wkładek typu DIII o charakterystyce gL/gG (ochrona ogólnego przeznaczenia). Wkładkę należy dobrać do prądu obciążenia oraz zabezpieczanego odbiornika.
• Jaki jest maksymalny przekrój przewodów możliwy do podłączenia? Zaciski śrubowe 2×M5 umożliwiają podłączenie przewodów miedzianych o przekroju od 2,5 mm² do 25 mm². Przy większych przekrojach należy stosować końcówki kablowe.
• Czy podstawa nadaje się do montażu na szynie DIN? Tak, konstrukcja podstawy wyposażona jest w zatrzask umożliwiający szybki montaż na szynie TH35-7,5 zgodnej z DIN EN 60715. Nie są wymagane dodatkowe elementy mocujące.
