Podłączenie na śrubę 3-bieg. 1, NZM1-XKS | 260019 Eaton

Alternatywny kod produktu: NZM1-XKS

Opis i Kluczowe Cechy

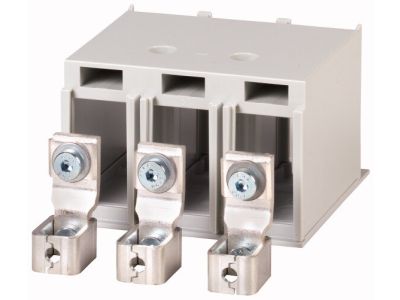

Akcesorium podłączenia śrubowego 3-bieg. 1 NZM1-XKS (nr katalogowy 260019) stanowi opcjonalny element rozszerzający funkcjonalność wyłączników serii NZM1, PN1 oraz N(S)1. Zaprojektowane do montażu poza obudową przełącznika, umożliwia elastyczne prowadzenie przewodów zasilających. W zestawie znajduje się pokrywa NZM1(-4)-XKSA, co skraca czas instalacji i gwarantuje pełne zabezpieczenie połączeń.

• Montaż poza obudową: Ułatwia dostęp do zacisków i pozwala na optymalne zagospodarowanie przestrzeni w rozdzielnicy.
• Wszechstronna kompatybilność: Przeznaczone do wyłączników NZM1(-4), PN1(-4) oraz N(S)1(-4) – jedna wersja do wielu modeli.
• Pokrywa w zestawie (NZM1-XKSA): Zapewnia ochronę styków przed przypadkowym dotykiem oraz pyłem (brak konieczności dodatkowego zamawiania).
• Konstrukcja 3-biegunowa (wersja 1): Obsługuje standardowe obwody trójfazowe, zachowując przejrzystość okablowania.
• Zaciski śrubowe: Gwarantują pewne i trwałe połączenie przewodów o odpowiednim przekroju (dobrać zgodnie z projektem instalacji).

Zgodność z Normami

Akcesorium jest przeznaczone do współpracy z wyłącznikami spełniającymi międzynarodowe normy IEC/EN. Produkt posiada oznaczenie CE i został zaprojektowany zgodnie z wymogami bezpieczeństwa obowiązującymi w Europie. Szczegółowe dane dotyczące norm wyłącznika głównego znajdują się w dokumentacji technicznej danego urządzenia.

Zastosowanie

Podłączenie śrubowe NZM1-XKS znajduje zastosowanie wszędzie tam, gdzie potrzebne jest rozszerzenie listwy zaciskowej wyłącznika poza jego obudowę – szczególnie w rozdzielnicach przemysłowych i budynkowych.

• Rozbudowa instalacji trójfazowych w szafach sterowniczych – ułatwia przyłączenie dodatkowych przewodów.
• Modernizacja istniejących układów z wyłącznikami NZM1 – szybka wymiana bez ingerencji w sam wyłącznik.
• Tworzenie układów zasilania z możliwością odłączania sekcji – np. w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowanie w systemach automatyki budynkowej jako element przyłączeniowy dla odbiorów przemysłowych.

Wskazówki Montażowe

Montaż akcesorium może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Akcesorium montuje się poza obudową wyłącznika – należy zdemontować fabryczną osłonę i przykręcić podłączenie za pomocą dołączonych śrub. Moment dokręcania i przekrój przewodów dobieraj zgodnie z dokumentacją techniczną wyłącznika głównego. Po montażu załóż pokrywę NZM1-XKSA (w zestawie) i upewnij się, że jest prawidłowo dociśnięta.

FAQ

• Czy podłączenie zawiera pokrywę? Tak, w zestawie znajduje się pokrywa NZM1(-4)-XKSA, która musi być zamontowana po instalacji akcesorium.
• Do jakich wyłączników pasuje ten model? Jest przeznaczony do wyłączników NZM1(-4), PN1(-4) oraz N(S)1(-4) – wersja 3-biegunowa, dolna lub górna strefa przyłączeniowa.
• Czy akcesorium ma podświetlenie lub sygnalizację? Nie, jest to element wyłącznie przyłączeniowy (zaciski śrubowe) – nie zawiera diod LED ani wskaźników. Sygnalizację należy realizować oddzielnie.
