Podkładka uziemiająca panel PUP | 897303 Baks

Opis i Kluczowe Cechy

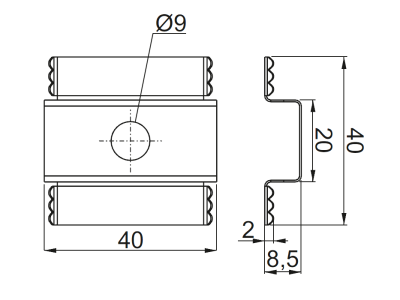

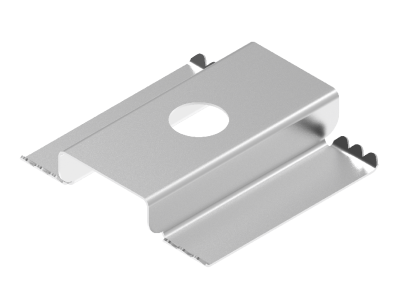

Podkładka uziemiająca panel PUP od renomowanego producenta systemów nośnych BAKS to kluczowy element montażowy w profesjonalnych instalacjach fotowoltaicznych. Została zaprojektowana w celu zapewnienia trwałej i niezawodnej ciągłości elektrycznej pomiędzy ramą modułu fotowoltaicznego a konstrukcją wsporczą. Dzięki specjalnie wyprofilowanym wypustkom, podkładka skutecznie przebija warstwę anodowaną ramy panelu, co eliminuje konieczność stosowania dodatkowych przewodów wyrównawczych dla każdego modułu z osobna. Wykonanie z wysokiej jakości stali nierdzewnej gwarantuje odporność na korozję elektrochemiczną oraz zmienne warunki atmosferyczne, co jest niezbędne dla zachowania parametrów bezpieczeństwa instalacji przez dziesięciolecia eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów ochrony odgromowej i uziemień. Wykorzystanie stali nierdzewnej o wysokich parametrach wytrzymałościowych zapewnia zgodność z wymaganiami stawianymi elementom złącznym w instalacjach zewnętrznych. Podkładka PUP wspiera zachowanie ciągłości połączeń ochronnych zgodnie z normą PN-HD 60364-7-712, co jest kluczowe dla bezpieczeństwa przeciwporażeniowego systemów PV oraz poprawnego działania zabezpieczeń nadprądowych i różnicowoprądowych w części stałoprądowej (DC) instalacji.

Zastosowanie

Podkładka uziemiająca PUP znajduje szerokie zastosowanie w budowie mikroinstalacji domowych oraz wielkoskalowych farm fotowoltaicznych. Jest kompatybilna z większością systemów montażowych opartych na profilach aluminiowych oraz stalowych. Głównym obszarem wykorzystania są:

• Montaż modułów fotowoltaicznych na dachach skośnych i płaskich.
• Konstrukcje wolnostojące wbijane w grunt lub betonowane.
• Systemy nadążne (trackery), gdzie pewność połączenia ruchomych elementów jest krytyczna.
• Instalacje wymagające wyrównania potencjałów w celu ochrony przed przepięciami.

Wskazówki Montażowe

Prawidłowy montaż podkładki PUP jest warunkiem koniecznym dla uzyskania niskiej rezystancji przejścia. Należy przestrzegać następujących wytycznych:

• Podkładkę należy umieścić bezpośrednio pomiędzy ramą modułu a profilem montażowym w miejscu dokręcania klemy środkowej lub końcowej.
• Należy zwrócić uwagę, aby wypustki podkładki były skierowane w stronę powierzchni, które mają zostać połączone elektrycznie.
• Kluczowe jest zachowanie odpowiedniego momentu dokręcania śruby montażowej (zgodnie ze specyfikacją producenta klem), aby zapewnić trwałe przebicie warstwy izolacyjnej ramy panelu.
• Zaleca się okresową kontrolę wizualną stanu połączeń, szczególnie w środowiskach o wysokim zasoleniu lub dużym zanieczyszczeniu przemysłowym.

FAQ

• Czy jedna podkładka wystarczy na jeden panel? Zazwyczaj stosuje się jedną podkładkę na każdą klemę środkową, co zapewnia skuteczne uziemienie sąsiadujących modułów w rzędzie.
• Czy podkładka PUP jest odporna na rdzę? Tak, wykonanie ze stali nierdzewnej zapewnia pełną ochronę przed korozją, co jest standardem w profesjonalnych systemach BAKS.
• Czy można ją stosować z panelami różnych producentów? Tak, podkładka jest uniwersalna i pasuje do większości ram modułów PV dostępnych na rynku, niezależnie od ich grubości.
