Podkładka szeroka A2 M10 DIN9021 | Z3102N EL-SUN

Opis i Kluczowe Cechy

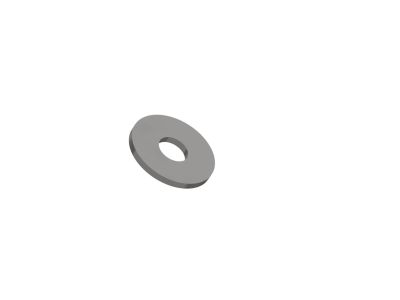

Podkładka szeroka M10 wykonana zgodnie z normą DIN 9021 to wysokiej klasy element złączny od renomowanego producenta EL-SUN. Produkt został wykonany ze stali nierdzewnej klasy A2 (AISI 304), co gwarantuje wyjątkową odporność na utlenianie oraz działanie czynników atmosferycznych. Kluczową cechą podkładek typu szerokiego jest ich powiększona średnica zewnętrzna, która w przypadku rozmiaru M10 wynosi około trzykrotność średnicy nominalnej otworu. Dzięki temu podkładka zapewnia znacznie większą powierzchnię styku z podłożem, co pozwala na równomierne rozłożenie sił nacisku podczas dokręcania połączenia śrubowego. Jest to szczególnie istotne przy pracy z materiałami miękkimi lub kruchymi, gdzie standardowa podkładka mogłaby doprowadzić do odkształcenia lub uszkodzenia powierzchni montażowej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne określone w normach branżowych:

• DIN 9021: Niemiecka norma określająca parametry geometryczne podkładek o powiększonej średnicy zewnętrznej.
• ISO 7093: Międzynarodowy odpowiednik potwierdzający uniwersalność i standaryzację wymiarową produktu.
• Klasa stali A2: Oznacza stal austenityczną, która charakteryzuje się wysoką odpornością na korozję w środowisku naturalnym, co czyni ją idealnym wyborem dla instalacji zewnętrznych i przemysłowych.

Zastosowanie

Podkładka szeroka A2 M10 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych oraz konstrukcjach inżynieryjnych. Jest niezastąpiona przy montażu tras kablowych, koryt siatkowych oraz szaf sterowniczych, gdzie wymagane jest stabilne mocowanie do konstrukcji wsporczych. Dzięki właściwościom stali nierdzewnej, produkt doskonale sprawdza się w przemyśle spożywczym, chemicznym oraz w instalacjach fotowoltaicznych, gdzie elementy złączne są narażone na zmienne warunki pogodowe. Szeroka powierzchnia podparcia sprawia, że jest to idealne rozwiązanie do połączeń w konstrukcjach drewnianych oraz z tworzyw sztucznych, zapobiegając wbijaniu się łba śruby lub nakrętki w materiał.

Wskazówki Montażowe

Podczas montażu podkładki szerokiej M10 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Dobór śruby: Podkładka jest dedykowana do śrub i prętów gwintowanych o średnicy znamionowej 10 mm.
• Moment dokręcania: Należy stosować klucze dynamometryczne, aby nie przekroczyć dopuszczalnych naprężeń dla stali A2, co mogłoby prowadzić do zatarcia gwintu (tzw. cold welding).
• Czystość powierzchni: Przed montażem należy upewnić się, że powierzchnia styku jest wolna od zanieczyszczeń, co zapewni optymalne przyleganie i szczelność połączenia.
• Kompatybilność materiałowa: Zaleca się stosowanie podkładek A2 wraz ze śrubami i nakrętkami wykonanymi z tego samego gatunku stali, aby uniknąć korozji galwanicznej.

FAQ

• Czy podkładka A2 jest magnetyczna? Stal nierdzewna klasy A2 jest stalą austenityczną i w stanie dostawy wykazuje brak właściwości magnetycznych lub bardzo słabe właściwości magnetyczne powstałe w wyniku obróbki plastycznej.
• Czy można stosować tę podkładkę w środowisku morskim? Do środowisk o bardzo wysokim zasoleniu (morskich) zaleca się stosowanie stali klasy A4. Stal A2 jest optymalna dla standardowych warunków zewnętrznych i przemysłowych.
• Jaka jest główna różnica między DIN 125 a DIN 9021? Podkładka DIN 9021 (szeroka) posiada znacznie większą średnicę zewnętrzną niż standardowa podkładka DIN 125, co pozwala na lepszą dystrybucję obciążenia na większej powierzchni.
