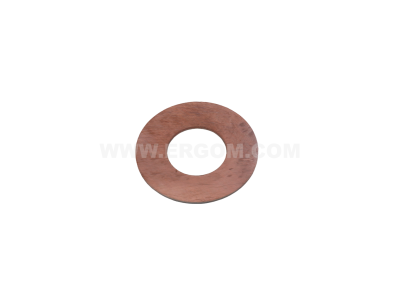

Podkładka PMA 8 | E13KC-01060100500 Ergom

Opis i Kluczowe Cechy

Podkładka PMA 8 produkcji renomowanej firmy ERGOM to specjalistyczny element stykowy zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Główną cechą produktu jest wykonanie z wysokiej jakości blachy bimetalowej Al-Cu (aluminium-miedź). Zastosowanie technologii bimetalicznej pozwala na trwałe i bezpieczne połączenie dwóch metali o różnych potencjałach elektrochemicznych, co jest kluczowe dla zachowania ciągłości obwodu i minimalizacji rezystancji przejścia. Podkładka PMA 8 skutecznie zapobiega powstawaniu ogniw galwanicznych, które w standardowych warunkach prowadziłyby do szybkiej korozji i degradacji styku.

• Materiał: Wysokogatunkowa blacha bimetalowa Al-Cu zapewniająca optymalne przewodnictwo.
• Rozmiar: Przystosowana do śrub o rozmiarze M8, co czyni ją uniwersalnym rozwiązaniem w rozdzielnicach.
• Trwałość: Odporność na utlenianie i stabilność parametrów elektrycznych w długim okresie eksploatacji.
• Bezpieczeństwo: Redukcja ryzyka przegrzania styku dzięki eliminacji zjawiska korozji stykowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży elektrotechnicznej. Wykorzystanie materiałów bimetalowych spełnia wymagania techniczne dotyczące osprzętu do łączenia przewodów i szyn prądowych. Podkładki PMA 8 przechodzą procesy kontroli jakości charakterystyczne dla marki ERGOM, co gwarantuje powtarzalność parametrów mechanicznych i elektrycznych, niezbędną w instalacjach przemysłowych i energetycznych.

Zastosowanie

Podkładka PMA 8 znajduje szerokie zastosowanie wszędzie tam, gdzie zachodzi konieczność połączenia elementów wykonanych z aluminium z elementami miedzianymi. Jest to rozwiązanie niezastąpione w nowoczesnej energetyce, gdzie często spotykamy aluminiowe końcówki kablowe łączone z miedzianymi szynami rozdzielczymi w szafach sterowniczych i rozdzielnicach niskiego oraz średniego napięcia. Dzięki swojej konstrukcji, podkładka stanowi barierę separującą, która umożliwia bezpieczny przepływ prądu między różnorodnymi materiałami przewodzącymi bez ryzyka uszkodzenia powierzchni styku.

Wskazówki Montażowe

Aby zapewnić najwyższą efektywność połączenia przy użyciu podkładki PMA 8, należy przestrzegać poniższych zaleceń:

• Orientacja: Podkładkę należy umieścić tak, aby strona aluminiowa przylegała do elementu aluminiowego, a strona miedziana do elementu miedzianego.
• Przygotowanie powierzchni: Przed montażem zaleca się oczyszczenie powierzchni stykowych z warstw tlenków oraz zastosowanie odpowiedniej pasty kontaktowej, jeśli wymaga tego specyfikacja projektu.
• Moment dokręcania: Połączenie śrubowe powinno zostać dokręcone z momentem zgodnym z wytycznymi dla danej klasy śruby i rodzaju zacisku, aby zapewnić trwały docisk mechaniczny.
• Kontrola: Po wykonaniu montażu warto przeprowadzić pomiar rezystancji przejścia, aby potwierdzić poprawność wykonanego styku.

FAQ

Czy podkładka PMA 8 może być stosowana na zewnątrz?
Tak, pod warunkiem zapewnienia odpowiedniego stopnia ochrony obudowy (IP), w której znajduje się złącze, lub zastosowania dodatkowych zabezpieczeń antykorozyjnych dedykowanych dla danego środowiska.

Dlaczego nie można łączyć aluminium z miedzią bezpośrednio?
Bezpośredni styk tych dwóch metali w obecności wilgoci powoduje korozję elektrochemiczną, co prowadzi do wzrostu rezystancji, nagrzewania się styku i w konsekwencji może doprowadzić do pożaru instalacji. Podkładka bimetalowa PMA 8 jest jedynym profesjonalnym sposobem na wyeliminowanie tego zagrożenia.

Czy podkładka jest jednorazowego użytku?
Zaleca się stosowanie nowej podkładki przy każdym rozkręcaniu i ponownym montażu połączenia, aby zagwarantować idealne dopasowanie powierzchniowe i parametry elektryczne.
