Podkładka PMA 20 (opak 100szt) | E13KC-01060100900 Ergom

Alternatywny kod produktu: PMA 20 (100 SZT.)

Opis i Kluczowe Cechy

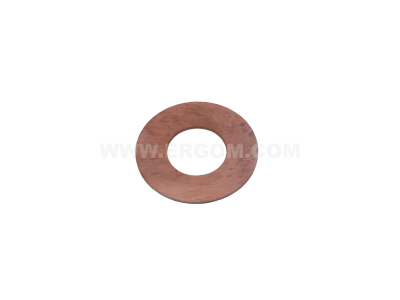

Podkładka PMA 20 (symbol E13KC-01060100900) to element łączeniowy wykonany z blachy bimetalowej Al-Cu, przeznaczony do bezpiecznego łączenia przewodów i końcówek aluminiowych z miedzią. Dzięki precyzyjnie dobranej konstrukcji eliminuje ryzyko korozji elektrochemicznej na styku różnych metali. Opakowanie zawiera 100 sztuk, co zapewnia ekonomiczne i wygodne zaopatrzenie w instalacjach elektrycznych.

• Materiał bimetalowy Al-Cu: zapobiega korozji galwanicznej przy łączeniu aluminium i miedzi, gwarantując trwałe i bezpieczne połączenie elektryczne.
• Opakowanie 100 sztuk: pozwala na wykonanie wielu połączeń bez konieczności częstego zamawiania, oszczędzając czas i koszty.
• Uniwersalne zastosowanie: idealna do łączenia aluminiowych końcówek kablowych z miedzianymi szynami rozdzielczymi w rozdzielnicach i szafach sterowniczych.
• Łatwość montażu: odpowiednia dla standardowych połączeń śrubowych, nie wymaga specjalistycznych narzędzi.

Zgodność z Normami

Podkładka PMA 20 została zaprojektowana zgodnie z ogólnymi standardami branży elektrotechnicznej, spełniając wymogi certyfikacji CE. Stosowanie bimetalowych elementów łączeniowych jest rekomendowane w instalacjach niskiego napięcia, gdzie występuje połączenie aluminium i miedzi, zgodnie z dobrymi praktykami inżynierskimi. (Brak szczegółowych numerów norm w danych wejściowych).

Zastosowanie

Podkładka bimetalowa PMA 20 znajduje zastosowanie wszędzie tam, gdzie konieczne jest łączenie przewodów lub szyn wykonanych z aluminium i miedzi. Stosowana jest głównie w energetyce i automatyce budynkowej.

• Połączenie aluminiowych końcówek kablowych z miedzianymi szynami rozdzielczymi w rozdzielnicach głównych i piętrowych.
• Łączenie przewodów aluminiowych z miedzianymi listwami przyłączowymi w szafach sterowniczych.
• Instalacje fotowoltaiczne, gdzie stosuje się przewody aluminiowe i miedziane – eliminacja korozji styków.
• Modernizacja starszych instalacji, w których wymieniane są elementy miedziane na aluminiowe lub odwrotnie.

Wskazówki Montażowe

Montaż podkładki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Podkładkę należy umieścić pomiędzy łączonymi elementami (np. końcówka kablowa a szyna), a następnie dokręcić śrubę momentem zalecanym przez producenta połączenia śrubowego. Przekrój przewodów i dobór śrub dostosuj do prądu obciążenia. Nie przekraczać dopuszczalnych obciążeń mechanicznych połączenia.

FAQ

• Dlaczego podkładka jest bimetalowa? Bimetal Al-Cu zapobiega korozji galwanicznej, która występuje przy bezpośrednim styku aluminium i miedzi w obecności wilgoci. Dzięki temu połączenie zachowuje niską rezystancję i nie ulega degradacji.
• Czy podkładka PMA 20 nadaje się do połączeń w instalacjach przemysłowych? Tak, jest przeznaczona do stosowania w rozdzielnicach, szafach sterowniczych oraz innych instalacjach elektrycznych niskiego napięcia, gdzie występuje łączenie aluminium i miedzi.
• Ile sztuk znajduje się w opakowaniu? Opakowanie zawiera 100 sztuk podkładek, co zapewnia zapas przy większych projektach lub kilku mniejszych instalacjach.
