Podkładka PMA 12 | E13KC-01060100700 Ergom

Opis i Kluczowe Cechy

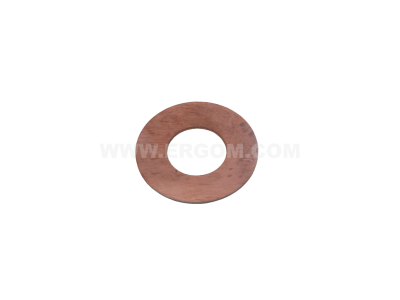

Podkładka PMA 12 produkcji renomowanej firmy ERGOM to specjalistyczny element stykowy zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Wykonana z wysokiej jakości blachy bimetalowej Al-Cu, stanowi niezawodne rozwiązanie problemu łączenia przewodników wykonanych z różnych metali. Dzięki zastosowaniu technologii bimetalicznej, podkładka skutecznie zapobiega powstawaniu ogniw galwanicznych, które są główną przyczyną korozji elektrochemicznej na styku aluminium i miedzi. Zastosowanie podkładki PMA 12 gwarantuje niską rezystancję przejścia w długim okresie eksploatacji, co bezpośrednio przekłada się na bezpieczeństwo i stabilność pracy całego układu rozdzielczego.

• Materiał bimetalowy: Połączenie aluminium i miedzi w jednej strukturze materiałowej eliminuje ryzyko utleniania się styków.
• Wysoka przewodność: Precyzyjne wykonanie zapewnia optymalny przepływ prądu bez nadmiernego nagrzewania się punktu styku.
• Trwałość mechaniczna: Odpowiednia twardość blachy pozwala na uzyskanie właściwego docisku bez deformacji naruszającej strukturę połączenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży elektrotechnicznej. Wykorzystanie materiałów bimetalowych Al-Cu jest zgodne z dobrą praktyką inżynierską oraz normami dotyczącymi osprzętu kablowego i aparatury rozdzielczej. Podkładki PMA 12 spełniają wymagania w zakresie bezpieczeństwa połączeń elektrycznych, co pozwala na ich stosowanie w instalacjach wymagających wysokiej niezawodności i certyfikowanych komponentów.

Zastosowanie

Podkładka PMA 12 znajduje szerokie zastosowanie wszędzie tam, gdzie zachodzi konieczność bezpośredniego połączenia elementów aluminiowych z miedzianymi. Jest to kluczowy element w nowoczesnych systemach zasilania, gdzie często spotykamy mieszane technologie przewodzenia. Główne obszary wykorzystania to:

• Połączenia szynowe: Łączenie aluminiowych końcówek kablowych z miedzianymi szynami prądowymi w rozdzielnicach niskiego i średniego napięcia.
• Aparatura modułowa: Montaż osprzętu z zaciskami miedzianymi do aluminiowych szyn zbiorczych.
• Przemysłowe systemy zasilania: Instalacje w zakładach produkcyjnych, gdzie modernizacja sieci wymaga łączenia starej infrastruktury aluminiowej z nowymi komponentami miedzianymi.

Wskazówki Montażowe

Aby zapewnić najwyższą efektywność połączenia bimetalicznego, należy przestrzegać następujących zasad montażowych:

• Orientacja podkładki: Podkładkę należy umieścić tak, aby strona aluminiowa przylegała do elementu aluminiowego, a strona miedziana do elementu miedzianego.
• Przygotowanie powierzchni: Przed montażem zaleca się oczyszczenie powierzchni stykowych z warstw tlenków oraz zastosowanie odpowiedniej pasty kontaktowej, jeśli wymaga tego specyfikacja projektu.
• Moment dokręcania: Połączenie śrubowe powinno zostać dociągnięte z momentem obrotowym zgodnym z wytycznymi dla danej średnicy śruby, aby zapewnić trwały docisk mechaniczny i elektryczny.

FAQ

Czy podkładka PMA 12 może być stosowana na zewnątrz?
Tak, pod warunkiem zapewnienia odpowiedniego stopnia ochrony IP dla całej obudowy lub złącza, w którym podkładka jest zamontowana. Sama podkładka bimetalowa jest odporna na korozję stykową, jednak środowisko zewnętrzne może wymagać dodatkowych zabezpieczeń antykorozyjnych dla całego zacisku.

Dlaczego nie można łączyć aluminium z miedzią bezpośrednio bez podkładki bimetalowej?
Bezpośredni styk tych dwóch metali w obecności wilgoci prowadzi do korozji elektrochemicznej. Aluminium, jako metal bardziej aktywny, ulega gwałtownemu utlenianiu, co zwiększa rezystancję styku, prowadzi do przegrzewania się połączenia i w konsekwencji może spowodować pożar lub awarię instalacji.
