Opakowanie zbiorcze zawiera 50 szt.
Alternatywny kod produktu: ACP_6-2/50

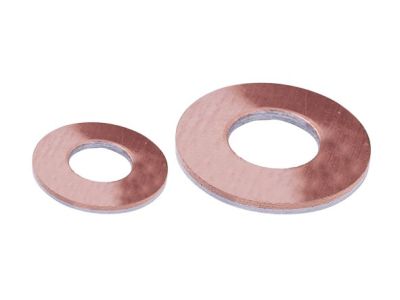

Podkładka kupalowa ACP 6-2 (symbol ACP_6-2/50) to element przeznaczony do łączenia elementów wykonanych z miedzi i aluminium. Jej podstawową funkcją jest eliminacja niebezpiecznego zjawiska powstawania ogniw galwanicznych na styku aluminium–miedź, które prowadzi do przyspieszonej korozji i utraty ciągłości elektrycznej połączenia. Dzięki zastosowaniu podkładki kupalowej uzyskujesz trwałe i pewne połączenie w instalacjach łączących przewody lub szyny z różnych metali.
Podkładka kupalowa ACP 6-2 została zaprojektowana zgodnie z wymaganiami powszechnie obowiązujących standardów w elektrotechnice. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach elektrycznych. Dokładne numery norm (np. IEC/EN 60999, PN-EN 60228) mogą być dostępne w karcie katalogowej producenta – zaleca się ich weryfikację przed montażem. W przypadku braku konkretnych norm w dostarczonych danych, produkt odpowiada ogólnym wymaganiom dotyczącym połączeń elektrycznych w systemach niskiego napięcia.
Podkładka kupalowa ACP 6-2 znajduje szerokie zastosowanie wszędzie tam, gdzie zachodzi konieczność łączenia elementów miedzianych i aluminiowych w instalacjach elektrycznych. Eliminacja korozji galwanicznej jest szczególnie ważna w obwodach prądowych i węzłach zasilania.

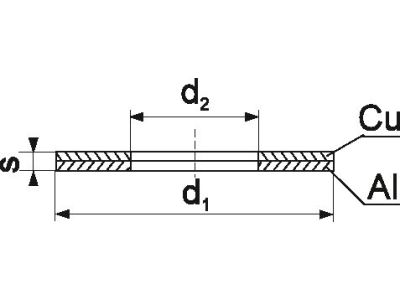

Montaż podkładki kupalowej ACP 6-2 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji i upewnij się o jego braku. Oczyść powierzchnie łączonych elementów z tlenków i zanieczyszczeń. Podkładkę umieść między łączonymi elementami (strona miedzi do elementu miedzianego, a strona aluminium do aluminiowego – zgodnie z oznaczeniami na produkcie). Dokręcaj śrubę / nakrętkę momentem obrotowym zgodnym z dokumentacją producenta dla danego rozmiaru połączenia. Przekrój przewodów oraz średnica śruby powinny być dobrane odpowiednio do prądu obciążenia i wytrzymałości mechanicznej złącza. Po zakończeniu prac sprawdź ciągłość połączenia omomierzem.
