Podkładka kupalowa ACP 20-2 | ACP_20-2/50 Erko

Alternatywny kod produktu: ACP_20-2/50

Opis i Kluczowe Cechy

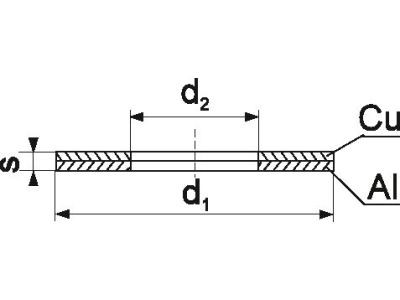

Podkładka kupalowa ACP 20-2/50 to bimetalowy element montażowy przeznaczony do łączenia elementów wykonanych z miedzi i aluminium. Jej podstawową funkcją jest eliminacja zjawiska powstawania ogniw galwanicznych na styku Al-Cu, co przekłada się na trwałe i bezpieczne połączenie bez ryzyka korozji. Produkt znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpośrednie zestawienie przewodów aluminiowych z miedzianymi w rozdzielnicach, tablicach bezpiecznikowych czy złączach.

• Bimetalowa konstrukcja (miedź-aluminium): zapobiega korozji galwanicznej na styku dwóch różnych metali, zapewniając długotrwałą stabilność połączenia.
• Eliminacja ogniw galwanicznych: chroni przed powstawaniem słabych połączeń i przegrzewaniem się styków, co zwiększa bezpieczeństwo eksploatacji.
• Uniwersalne zastosowanie: sprawdza się przy łączeniu przewodów miedzianych i aluminiowych w instalacjach elektrycznych, automatyce i energetyce.
• Prosty montaż: nie wymaga specjalistycznych narzędzi – wkładana pomiędzy łączone elementy, a następnie zaciskana zgodnie z ogólnymi zasadami mechaniki połączeń.

Zgodność z Normami

Podkładka kupalowa ACP 20-2/50 została zaprojektowana zgodnie z wymaganiami norm europejskich i posiada oznaczenie CE. Jej konstrukcja odpowiada standardom stosowanym w elektroinstalacjach dla połączeń bimetalowych, zapewniając niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Podkładka kupalowa przeznaczona jest do tworzenia trwałych połączeń między elementami miedzianymi i aluminiowymi w instalacjach elektrycznych. Znajduje zastosowanie w:

• rozdzielnicach i tablicach bezpiecznikowych przy łączeniu szyn zbiorczych lub przewodów odpływowych z różnych metali,
• złączach przejściowych między kablem aluminiowym a aparaturą miedzianą,
• strefach narażonych na wilgoć i zmienne temperatury, gdzie szczególnie istotna jest eliminacja korozji galwanicznej,
• modernizacjach istniejących instalacji, gdy wymienia się część obwodów z aluminium na miedź.

Wskazówki Montażowe

Podkładkę kupalową należy montować wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Połączenie powinno być wykonane zgodnie z dokumentacją producenta – podkładkę umieszcza się pomiędzy łączonymi elementami, a następnie dociska z siłą odpowiednią dla danego przekroju przewodu. Przekrój przewodów oraz moment dokręcania należy dobrać do konkretnego zacisku na podstawie jego instrukcji. Po zmontowaniu sprawdzić poprawność połączenia i brak luzów.

FAQ

• Czy podkładka ACP 20-2/50 nadaje się do łączenia przewodów o różnych przekrojach? Tak, podkładkę można stosować z przewodami o różnych przekrojach, jednak ostateczny dobór rozmiaru podkładki oraz siły zacisku powinien być zgodny z danymi technicznymi producenta dla konkretnego zastosowania.
• Jakie zalety daje eliminacja ogniw galwanicznych w praktyce? Eliminacja ogniw galwanicznych zapobiega korozji na styku aluminium-miedź, co wydłuża żywotność połączenia, zmniejsza ryzyko wzrostu rezystancji i przegrzewania się styków, a tym samym podnosi bezpieczeństwo instalacji.
• Czy podkładka wymaga specjalnych narzędzi do montażu? Nie, standardowe narzędzia montażowe (klucze dynamometryczne, wkrętaki) są wystarczające. Kluczowe jest zachowanie odpowiedniego momentu dokręcania, który należy odczytać z dokumentacji łączonych zacisków lub podkładki.
