Podkładka kupalowa ACP 16-1 | ACP_16-1/50 Erko

Opis i Kluczowe Cechy

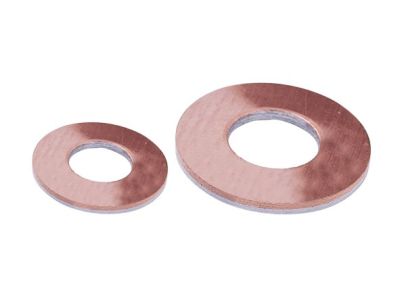

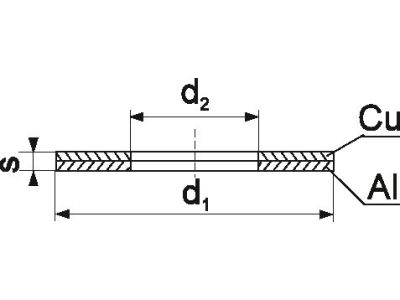

Podkładka kupalowa ACP 16-1 renomowanego producenta ERKO to specjalistyczny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o rozwiązywaniu krytycznych problemów występujących przy łączeniu metali o różnych potencjałach elektrochemicznych. Wykonana z wysokiej jakości bimetalu (miedź-aluminium), podkładka stanowi barierę ochronną, która trwale eliminuje zjawisko powstawania ogniw galwanicznych na styku przewodników aluminiowych i miedzianych. Dzięki precyzyjnemu procesowi produkcji, warstwy obu metali są ze sobą trwale połączone dyfuzyjnie, co gwarantuje niską rezystancję przejścia oraz stabilność parametrów elektrycznych w długim okresie eksploatacji. Zastosowanie podkładki ACP 16-1 zapobiega utlenianiu się aluminium i degradacji styku, co jest kluczowe dla bezpieczeństwa instalacji wysokoprądowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej, co potwierdza certyfikacja producenta ERKO. Podkładki spełniają wymagania dotyczące osprzętu bimetalicznego stosowanego w energetyce, zapewniając pełną kompatybilność z systemami szynowymi oraz końcówkami kablowymi. Materiały użyte do produkcji są odporne na starzenie i spełniają dyrektywy środowiskowe, co pozwala na ich bezpieczne stosowanie w nowoczesnych rozdzielnicach i instalacjach przemysłowych.

Zastosowanie

Podkładka kupalowa ACP 16-1 znajduje szerokie zastosowanie wszędzie tam, gdzie zachodzi konieczność bezpośredniego połączenia szyn aluminiowych z miedzianymi lub podłączenia miedzianych końcówek kablowych do aparatury wyposażonej w zaciski aluminiowe. Jest to rozwiązanie niezbędne w:

• Rozdzielnicach głównych i szafach sterowniczych, gdzie następuje rozdział energii między różnymi systemami przewodzenia.
• Instalacjach fotowoltaicznych przy łączeniu inwerterów z aluminiowymi szynami zbiorczymi.
• Przemysłowych systemach zasilania, w których modernizacja wymusza łączenie starszych instalacji aluminiowych z nowymi komponentami miedzianymi.
• Stacjach transformatorowych jako element zabezpieczający ciągłość prądową na stykach bimetalicznych.

Wskazówki Montażowe

Aby zapewnić maksymalną efektywność i trwałość połączenia, podczas montażu podkładki ACP 16-1 należy przestrzegać następujących zasad:

• Przed montażem należy dokładnie oczyścić powierzchnie stykowe szyn lub końcówek z warstwy tlenków za pomocą szczotki drucianej lub papieru ściernego.
• Podkładkę należy umieścić w taki sposób, aby strona aluminiowa przylegała do elementu aluminiowego, a strona miedziana do elementu miedzianego.
• Zaleca się stosowanie pasty stykowej, która dodatkowo zabezpieczy połączenie przed wpływem czynników atmosferycznych.
• Należy zachować odpowiedni moment dokręcania śrub, zgodny ze specyfikacją techniczną zacisku lub szyny, aby zapewnić optymalny docisk bez deformacji podkładki.

FAQ

• Dlaczego nie można łączyć miedzi z aluminium bezpośrednio? Bezpośredni styk tych metali w obecności wilgoci prowadzi do korozji elektrochemicznej, co skutkuje wzrostem rezystancji, nagrzewaniem się styku i w konsekwencji ryzykiem pożaru.
• Czy podkładka ACP 16-1 jest wielorazowa? Ze względu na odkształcenia plastyczne powstające podczas dokręcania, które gwarantują szczelność styku, zaleca się stosowanie nowej podkładki przy każdym rozkręceniu połączenia.
• Czy strona podkładki ma znaczenie? Tak, kluczowe jest, aby warstwa miedzi stykała się z miedzią, a aluminium z aluminium, co pozwala na wyeliminowanie różnicy potencjałów na styku zewnętrznym.
