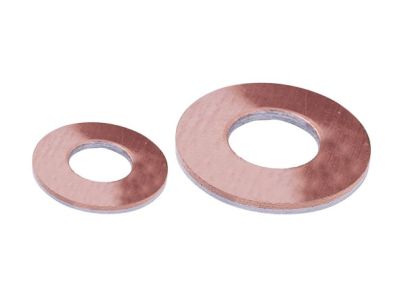

Podkładka kupalowa ACP 12-2 | ACP_12-2/50 Erko

Opis i Kluczowe Cechy

Podkładka kupalowa ACP 12-2 renomowanego producenta ERKO to specjalistyczny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o zapewnieniu trwałych i bezpiecznych połączeń w miejscach styku dwóch różnych metali: miedzi oraz aluminium. Wykonana z wysokiej jakości bimetalu, podkładka ta stanowi barierę ochronną, która skutecznie eliminuje zjawisko powstawania ogniw galwanicznych. Dzięki zastosowaniu technologii kupalowej, produkt gwarantuje niską rezystancję przejścia, co bezpośrednio przekłada się na minimalizację strat energii oraz ograniczenie nagrzewania się punktów styku w instalacjach wysokoprądowych.

• Redukcja korozji: Zapobiega degradacji materiałów na styku Al-Cu, co jest kluczowe dla długowieczności instalacji.
• Wysoka przewodność: Specjalna konstrukcja bimetaliczna zapewnia optymalny przepływ prądu bez ryzyka utleniania powierzchni stykowych.
• Trwałość mechaniczna: Odporność na odkształcenia podczas dokręcania z odpowiednim momentem siły.
• Precyzja wykonania: Model ACP 12-2 charakteryzuje się powtarzalnością wymiarową, co ułatwia montaż w seryjnych prefabrykacjach rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej. Podkładki ERKO przechodzą procesy kontroli jakości, które potwierdzają ich przydatność do pracy w trudnych warunkach przemysłowych. Zastosowanie podkładek kupalowych jest zgodne z dobrą praktyką inżynierską oraz wytycznymi dotyczącymi budowy linii napowietrznych i stacji transformatorowych, gdzie łączenie szyn aluminiowych z osprzętem miedzianym jest standardową procedurą.

Zastosowanie

Podkładka ACP 12-2 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie zachodzi konieczność łączenia komponentów wykonanych z różnych materiałów przewodzących. Jest niezastąpiona w:

• Prefabrykacji rozdzielnic: Przy łączeniu aluminiowych szyn zbiorczych z miedzianymi zaciskami aparatury modułowej lub rozłączników.
• Energetyce zawodowej: W miejscach styku przewodów aluminiowych z miedzianymi zaciskami transformatorów.
• Automatyce przemysłowej: Przy podłączaniu zasilania do maszyn, gdzie kable zasilające są aluminiowe, a terminale wejściowe miedziane lub mosiężne.
• Instalacjach fotowoltaicznych: Gdzie często zachodzi potrzeba adaptacji różnych systemów montażowych i okablowania.

Wskazówki Montażowe

Aby zapewnić maksymalną skuteczność połączenia bimetalicznego, należy przestrzegać poniższych zasad montażowych:

• Oczyszczenie powierzchni: Przed montażem należy dokładnie oczyścić powierzchnie stykowe szyn lub końcówek z warstwy tlenków.
• Orientacja podkładki: Podkładkę należy umieścić bezpośrednio pomiędzy elementem aluminiowym a miedzianym.
• Moment dokręcania: Połączenie śrubowe powinno zostać dociągnięte z momentem zgodnym ze specyfikacją dla danej średnicy śruby, aby zapewnić trwały docisk bez uszkodzenia struktury bimetalu.
• Zabezpieczenie dodatkowe: W środowiskach o dużej wilgotności zaleca się stosowanie dodatkowych past stykowych chroniących przed utlenianiem.

FAQ

• Dlaczego nie można łączyć miedzi z aluminium bezpośrednio? Bezpośredni styk tych metali w obecności wilgoci prowadzi do korozji elektrochemicznej, co zwiększa rezystancję styku i może doprowadzić do pożaru.
• Czy podkładka ACP 12-2 jest wielorazowa? Zaleca się stosowanie nowej podkładki przy każdym rozkręcaniu połączenia, aby zagwarantować idealne przyleganie powierzchni.
• Czy produkt ERKO posiada certyfikaty? Tak, ERKO dostarcza osprzęt spełniający wymagania norm technicznych, co jest potwierdzone deklaracjami zgodności producenta.
