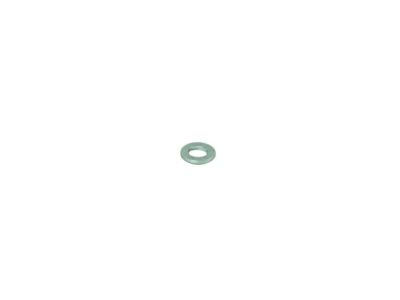

Podkładka d=5,5 D=10 okrągła DIN126 (1kpl.=10szt.) AW-R 5 SET | 001343901 Eti

Alternatywny kod produktu: AW-R 5 SET

Opis i Kluczowe Cechy

Podkładka okrągła AW-R 5 SET o symbolu 001343901 to element złączny przeznaczony do stosowania z śrubami M5. Wykonana zgodnie z normą DIN 126, charakteryzuje się średnicą wewnętrzną 5,5 mm i zewnętrzną 10 mm. Opakowanie zawiera 10 sztuk, co umożliwia ekonomiczne i precyzyjne zabezpieczenie wielu połączeń śrubowych w rozdzielnicach i szafach sterowniczych.

• Wymiary (d x D): 5,5 mm x 10 mm – precyzyjne dopasowanie do śrub M5, zapewniające równomierny rozkład nacisku i ochronę montowanych elementów przed odkształceniem.
• Norma DIN 126: gwarantuje powtarzalność wymiarów i wytrzymałość mechaniczną odpowiednią dla typowych zastosowań w aparaturze elektrycznej.
• Komplet 10 sztuk: oszczędność czasu i kosztów przy wykonywaniu wielu połączeń, wystarczająca ilość na typową instalację modułową.
• Kształt okrągły: uniwersalność montażu – stosowana zarówno pod łby śrub, jak i nakrętki, w miejscach o ograniczonej przestrzeni montażowej.
• Brak konieczności dodatkowej obróbki: podkładka gotowa do użycia, nie wymaga przycinania ani gięcia, co przyspiesza prace instalacyjne.

Zgodność z Normami

Produkt wykonany zgodnie z normą DIN 126, która określa wymagania geometryczne i materiałowe dla podkładek okrągłych o podwyższonej twardości. Gwarantuje to powtarzalność wymiarów i odpowiednią wytrzymałość w standardowych zastosowaniach elektrotechnicznych. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi wymogami Unii Europejskiej.

Zastosowanie

Podkładka AW-R 5 SET znajduje zastosowanie wszędzie tam, gdzie wymagane jest mechaniczne zabezpieczenie połączeń śrubowych w instalacjach elektrycznych. Dzięki uniwersalnym wymiarom sprawdza się w montażu:

• Aparatury modułowej (wyłączniki, styczniki, przyciski) na szynie TH35 – podkładka pod śruby mocujące.
• Szyn zbiorczych i mostków łączeniowych – zapewnia stabilność i izolację mechaniczną.
• Osprzętu rozdzielnic i szaf sterowniczych – pod nakrętki M5 przy montażu przepustów, zacisków i listew.
• Elementów automatyki – jako dystans lub podkładka pod śruby mocujące moduły PLC, przekaźniki, zasilacze.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w obrębie instalacji. Podkładkę umieszcza się pod łbem śruby lub nakrętką M5, zgodnie z kierunkiem dokręcania. Moment dokręcania należy dobrać zgodnie z danymi technicznymi producenta łączonych elementów oraz przekrojem przewodów. Przekrój przewodów dobierać do prądu obciążenia zgodnie z normą PN-HD 60364.

FAQ

• Do jakiego rozmiaru śruby pasuje ta podkładka? Podkładka ma otwór o średnicy 5,5 mm, co odpowiada śrubom M5 (gwint M5, średnica trzpienia ok. 5 mm). Można stosować z nakrętkami M5.
• Czy podkładka jest ocynkowana? Odporna na korozję? W dostępnych danych nie podano informacji o materiale ani powłoce. Zalecamy sprawdzenie z producentem lub zastosowanie w suchych pomieszczeniach (wnętrza rozdzielnic), aby uniknąć korozji. W środowiskach wilgotnych należy stosować podkładki z odpowiednią ochroną antykorozyjną.
• Ile sztuk znajduje się w opakowaniu? Opakowanie zawiera 10 sztuk (1 kpl.). Wystarcza to na zamontowanie np. 10 modułów aparatury lub wykonanie 10 połączeń śrubowych.
