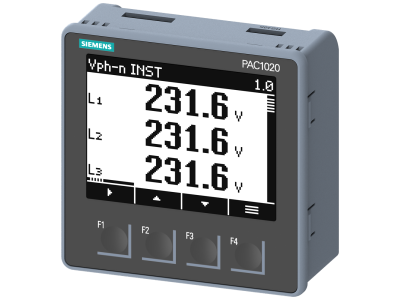

Power Monitoring PAC1020, zabudowa frontowa, 400/230 V, 5 A, 85-276 V AC, Modbus RTU, SENTRON | 7KM1020-0BA01-1DA0 Siemens

Alternatywny kod produktu: 7KM10200BA011DA0

Opis i Kluczowe Cechy

Power Monitoring PAC1020 w wersji do zabudowy frontowej to zaawansowany miernik wielofunkcyjny przeznaczony do precyzyjnego pomiaru zużycia energii w sieciach jednofazowych i trójfazowych. Urządzenie mierzy kluczowe parametry elektryczne, dostarczając kompleksowych danych o dystrybucji energii, efektywności instalacji oraz stanie technicznym sieci. Dzięki komunikacji szeregowej Modbus RTU zintegrowanie z systemami zarządzania energią lub nadrzędnymi układami automatyki jest proste i ekonomiczne.

• Uniwersalne napięcie zasilania 85-276 V AC: Zapewnia stabilną pracę w szerokim zakresie napięć, co czyni go odpowiednim do różnych systemów elektroenergetycznych.
• Prąd znamionowy 5 A: Dokładny pomiar prądu w obwodach jednofazowych i trójfazowych, niezbędny do bilansowania mocy i wykrywania nieprawidłowości.
• Zabudowa frontowa 400/230 V: Umożliwia montaż w standardowych szafach sterowniczych i rozdzielnicach, zasilanie bezpośrednio z sieci.
• Komunikacja Modbus RTU: Ułatwia integrację z systemami SCADA, sterownikami PLC lub oprogramowaniem do monitoringu energii, pozwalając na zdalne odczyty i analizy.
• Precyzyjny pomiar energii: Dostarcza wiarygodne dane o zużyciu energii, mocy czynnej i biernej, współczynniku mocy oraz innych parametrach kluczowych dla optymalizacji zużycia i wykrywania strat.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada certyfikat CE. Zaprojektowane zgodnie z międzynarodowymi standardami pomiarowymi, w tym normami dotyczącymi dokładności i niezawodności pomiarów energetycznych. Odpowiednie do stosowania w instalacjach zgodnych z normami IEC i EN.

Zastosowanie

Power Monitoring PAC1020 znajduje zastosowanie w budynkach użytkowych, zakładach przemysłowych, biurach oraz w instalacjach mieszkaniowych wielorodzinnych. Umożliwia kompleksową analizę zużycia energii, identyfikację obszarów marnotrawstwa i optymalizację kosztów eksploatacyjnych.

• Monitoring zużycia energii w budynkach biurowych, handlowych i przemysłowych.
• Analiza efektywności energetycznej instalacji elektrycznych i wykrywanie nieprawidłowości.
• Zdalny odczyt i rejestracja danych pomiarowych dzięki komunikacji Modbus RTU.
• Integracja z systemami automatyzacji budynków (BMS) lub układami sterowania procesami przemysłowymi.

Wskazówki Montażowe

Montaż Power Monitoring PAC1020 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montować w standardowych otworach montażowych szafy sterowniczej, zgodnie z wymiarami podanymi w dokumentacji. Upewnić się, że grubość blachy panelu frontowego mieści się w zakresie 1-2 mm – w przeciwnym razie należy zastosować odpowiedni uchwyt kompaktowy. Podłączenie zasilania i sygnałów pomiarowych należy wykonać zgodnie z instrukcją producenta, zachowując odpowiednią polaryzację i dobór przewodów. Po montażu przeprowadzić testy funkcjonalne i weryfikację poprawności pomiarów.

FAQ

• Czy miernik PAC1020 może współpracować z systemami SCADA? Tak, urządzenie wyposażone jest w interfejs Modbus RTU, co umożliwia łatwą integrację z większością systemów SCADA, sterownikami PLC i platformami do monitoringu energii.
• Jakie parametry pomiarowe dostarcza urządzenie? Miernik rejestruje m.in. napięcie, prąd, moc czynną i bierną, energię czynną i bierną, współczynnik mocy oraz częstotliwość. Dokładność pomiarów zależy od klasy urządzenia.
• Czy urządzenie wymaga dodatkowego zasilania? Zasilanie odbywa się bezpośrednio z sieci 85-276 V AC, co eliminuje potrzebę stosowania dodatkowych zasilaczy.
