Płyty perforowane Telequick wys.600 szer.800mm perforacja uniwersalna 11x26mm | NSYMR68 Schneider Electric

Opis i Kluczowe Cechy

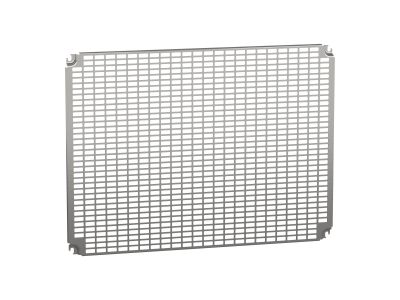

Płyta perforowana Telequick NSYMR68 marki Schneider Electric to uniwersalna płyta montażowa o wymiarach 600 x 800 mm, przeznaczona do wyposażenia wnętrz rozdzielnic i szaf sterowniczych. Perforacja o wymiarach 11 x 26 mm umożliwia elastyczne rozmieszczenie aparatury oraz szyn montażowych. Powierzchnia cynkowana gwarantuje odporność na korozję i długotrwałe użytkowanie w warunkach przemysłowych.

• Wymiary 600 x 800 mm: duża powierzchnia robocza umożliwia wygodne zamocowanie wielu elementów sterowniczych i zabezpieczeń bez konieczności stosowania dodatkowych płyt.

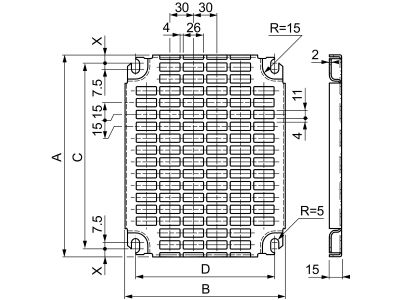

• Perforacja uniwersalna 11 x 26 mm: uniwersalne otwory pasują do większości szyn DIN i standardowych mocowań akcesoriów, co skraca czas montażu i zwiększa elastyczność konfiguracji.
• Wykończenie cynkowane: ochrona przed korozją i utlenianiem zapewnia trwałość nawet w środowiskach o podwyższonej wilgotności, minimalizując ryzyko uszkodzeń instalacji.
• Zgodność z gamą Spacial CRN, S3D, S3X oraz Thalassa PLM: płyta jest dedykowana do obudów tych serii, co gwarantuje idealne dopasowanie i bezproblemową instalację.
• Mocowanie na podkładkach lub ślizgu krokowym: dwa sposoby montażu pozwalają na dostosowanie do konstrukcji obudowy i preferencji instalatora.

Zgodność z Normami

Płyta perforowana Telequick NSYMR68 jest zgodna z europejskimi standardami jakości oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z wymaganiami norm dotyczących wyposażenia rozdzielnic niskonapięciowych, co potwierdza jego bezpieczeństwo i niezawodność w eksploatacji.

Zastosowanie

Płyta montażowa Telequick znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako podstawa do mocowania aparatury modułowej, szyn DIN oraz systemów prowadzenia przewodów. Dzięki uniwersalnej perforacji sprawdza się w różnych scenariuszach:

• Montaż wyłączników nadprądowych, różnicowoprądowych oraz styczników w szafach rozdzielczych.
• Mocowanie szyn zbiorczych i listew zaciskowych w systemach dystrybucji energii.
• Instalacja modułów sterowania i automatyki budynkowej w obudowach Spacial i Thalassa PLM.
• Prowadzenie i organizacja wiązek przewodów przy użyciu uchwytów i kanałów kablowych.

Wskazówki Montażowe

Montaż płyty perforowanej powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną obudowy. Płytę mocuje się bezpośrednio do obudowy na podkładkach dystansowych lub ślizgu krokowym – sposób montażu zależy od modelu obudowy (Spacial CRN, S3D, S3X, Thalassa PLM). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Momenty dokręcania śrub oraz przekroje przewodów uziemiających muszą być dobrane zgodnie z zaleceniami producenta obudowy.

FAQ

• Czy płyta jest kompatybilna z obudowami innych producentów? Płyta Telequick NSYMR68 została zaprojektowana dla gam Spacial CRN, S3D, S3X oraz Thalassa PLM. W innych obudowach może wymagać wiercenia dodatkowych otworów lub zastosowania adapterów – zalecamy weryfikację wymiarów i rozstawu montażowego.
• Jakie są maksymalne obciążenie mechaniczne płyty? Producent nie podaje konkretnych wartości obciążenia. Płyta przeznaczona jest do montażu standardowej aparatury modułowej i akcesoriów – w przypadku ciężkich elementów (np. transformatorów) zalecamy zastosowanie dodatkowych punktów podparcia.
• Czy płyta jest odporna na działanie czynników chemicznych? Powłoka cynkowana zapewnia dobrą odporność na korozję w typowych warunkach przemysłowych. W środowiskach agresywnych chemicznie zalecamy konsultację z producentem.
